Обзор: Слюдопласт формовочный
Слюдопласт формовочный купить оптом — ФИФК, ФИФП через ООО «ИзолитПром». Материал штампуется в холодном состоянии. Цена уточняется по объёму заказа. Передача готового материала из наличия без дополнительных работ транспортной компании — в течение 1–2 рабочих дней после оплаты, доставка по России.
Слюдопласт формовочный — вид слюдяного материала, который в холодном состоянии штампуется и формуется без предварительного нагрева. Листы изготавливаются из слюдяной бумаги на термопластичном связующем с пониженным давлением прессования. При нагреве выше температуры размягчения связующего материал становится пластичным, точно воспроизводит профиль пресс-инструмента, а после охлаждения жёстко фиксирует форму — без пружинения и трещин. Это принципиально отличает слюдопласт формовочный от гибкого и прокладочного типов: гибкий гнётся, но не фиксирует объёмную форму; прокладочный фиксирует, но требует горячего прессования.
Однородная структура слюдяной бумаги-основы обеспечивает равномерные электрические свойства по всей площади листа и отсутствие слабых зон в зонах изгиба — типичной проблемы формовочного миканита из щипаной слюды.
Серия ЭЛМИКАФОРМ
Отдельную группу в категории слюдопласт формовочный составляют материалы серии ЭЛМИКАФОРМ — листовой формовочный слюдопласт с дополнительными подслоями для улучшенной адгезии к обмотке или корпусу машины. В наличии марки ЭЛМИКАФОРМ 325ПМ, 325Т, 324Пл, 323Пл, 323Т. Применяются преимущественно в сердечниках генераторов и тяговых двигателей, где критична стабильность изоляции при вибрационных нагрузках.
Что сохраняет полная марка
Лист размягчается или деформируется в предусмотренном технологией состоянии, повторяет профиль оснастки и фиксирует форму после завершения операции. Сокращение может скрыть покрытие или связующее.
Состав слюдяной основы, связующее и технологические режимы подтверждают ТУ или спецификацией изготовителя и паспортом партии. Обозначение проходит через всю поставку.
Виды и марки: Слюдопласт формовочный
Расшифровка марок по техническим условиям (ФИМИКА)
Первая буква Ф — формовочный, И — изоляционный. Третья буква указывает на тип связующего: К — кремнийорганика, П — полиэфир. Это определяет рабочий температурный класс и механику переработки.
| Марка | Связующее | Класс нагревостойкости | Макс. рабочая температура | Диэлектрическая прочность |
|---|---|---|---|---|
| ФИФК | Кремнийорганическое | H (180 °C) | постоянная — до 700–750 °C, кратковременная — до 1000 °C | >15 кВ/мм |
| ФИФП | Полиэфирное | F (155 °C) | до 155 °C длительно | >15 кВ/мм |
| ФИП | Полиэфирное | F (155 °C) | до 155 °C длительно | >15 кВ/мм |
Важно: разные заводы-изготовители работают по собственным ТУ. Даже при одинаковом обозначении марки свойства могут отличаться — по содержанию связующего, способу формования и допускаемым режимам переработки. Перед заменой материала другого производителя обязательно уточняйте параметры по актуальному ТУ поставщика.
Характеристики: Слюдопласт формовочный
Технические характеристики
Слюдопласт формовочный штампуется и формуется в холодном состоянии — это ключевое технологическое преимущество перед горячепрессованными аналогами. Процесс не требует предварительного нагрева заготовки: листовой материал укладывают в штамп или пресс-форму и формуют при комнатной температуре. Для фиксации формы достаточно кратковременного нагрева отформованной детали или охлаждения после горячей штамповки — в зависимости от технологии производства.
- Диэлектрическая прочность после формования — не менее 15 кВ/мм
- Класс нагревостойкости: H (180 °C) для марок на кремнийорганике, F (155 °C) для полиэфирного связующего
- Рабочая температура ФИФК по ТУ: постоянная 700–750 °C, кратковременная до 1000 °C
- Штампуется и формуется в холодном состоянии без предварительного нагрева
- Однородная структура слюдяной бумаги — нет слабых зон в зонах изгиба
- При необходимости дополнительной пропитки совместим с вакуум-нагнетательными компаундами на полиэфирной основе
Сравнение: Слюдопласт формовочный
Как выбрать марку
Выбор между ФИФК и ФИФП определяется рабочей температурой и требованиями к последующей пропитке. Кремнийорганическое связующее (марки ФИФК) даёт более высокий температурный класс H и совместимость с силиконовыми компаундами; полиэфирное (ФИФП, ФИП) — лучшую адгезию при пропитке полиэфирными лаками, что актуально для стандартных обмоток класса F.
Суффиксы в обозначении указывают на конструкцию: Т — с тканевым подслоем, Пл — с плёночным подслоем, А — без подслоя. Подслой влияет на адгезию детали к корпусу и возможность последующего нагрева при монтаже.
Если задача нестандартная — звоните. Подберём марку под вашу технологию штампования и температурный режим эксплуатации: +7 (953) 585-20-07 или пишите 2852007@bk.ru. Оставьте заявку — ответим в течение рабочего дня.
Нормативный документ: ГОСТ 26103-84, по техническим условиям (ФИМИКА)
Заказать или получить консультацию: звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. Подберём марку, рассчитаем стоимость, передадим транспортной компании в течение 1–2 рабочих дней после оплаты, если это готовый материал из наличия без дополнительных работ.
Из практики
Для изготовления фасонных деталей изоляции крупных генераторов мощностью от 1 МВт применяют формовочный слюдопласт ФИФК — кремнийорганическое связующее обеспечивает класс H (180 °C), а формуемость при нагреве позволяет изготавливать детали сложной геометрии.
Частая ошибка
Не различают марки формовочного слюдопласта по типу связующего. ФИФК (кремнийорганика) — класс H, 180 °C. ФИФП (полиэфир) — класс F, 155 °C. Разница в цене 15-20 %, но неверный выбор приведёт к пробою изоляции при повышенной температуре.
Применение: Слюдопласт формовочный
Область применения

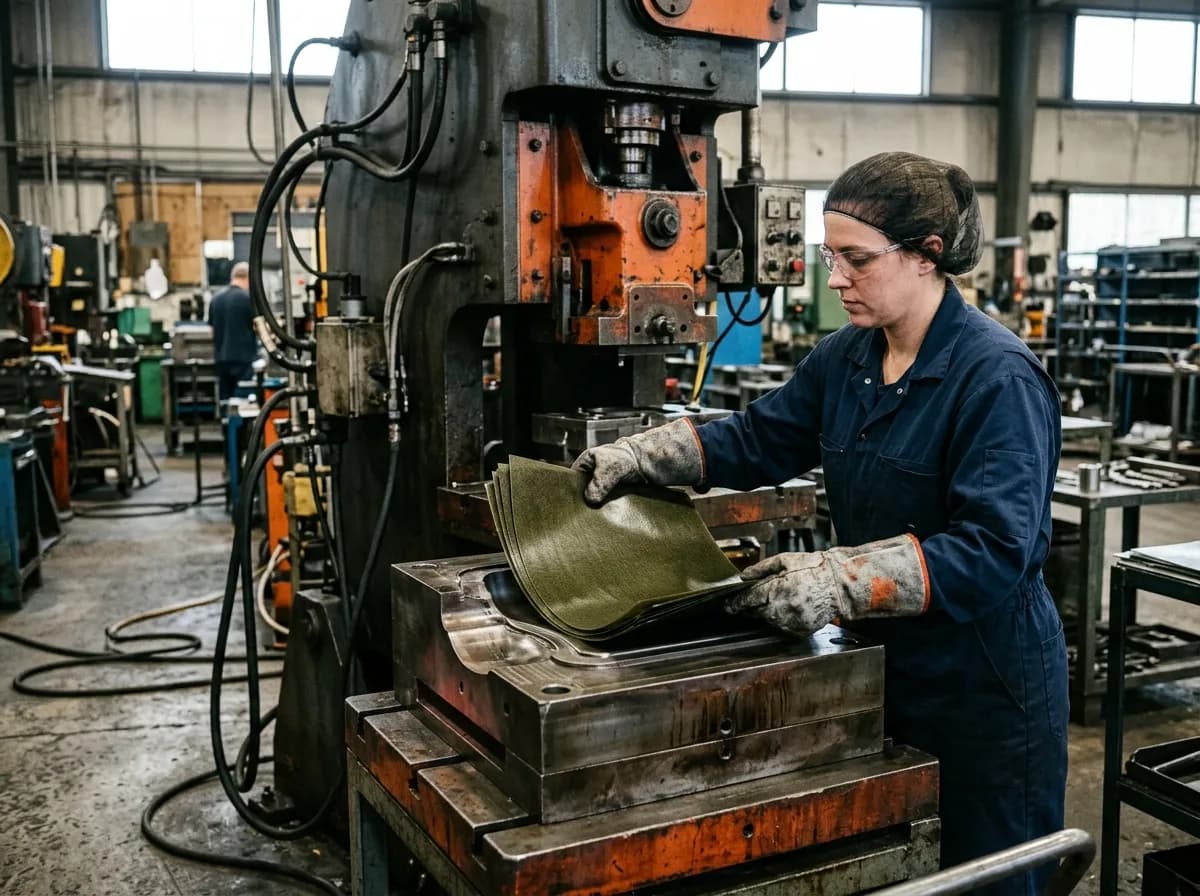

Слюдопласт формовочный используют для изготовления деталей сложного профиля методом холодного штампования. Основные области применения в отечественном электромашиностроении:
- Коллекторные манжеты и межламельная изоляция электродвигателей
- Изоляционные гильзы, конусы и фасонные втулки в трансформаторах и генераторах
- Пазовая изоляция сложного поперечного сечения в тяговых двигателях
- Детали высоковольтного распределительного оборудования, требующие точной геометрии
- Компоненты для авиационной и промышленной электроники (в условиях повышенных температур)
Материал подходит для автоматизированного штампования деталей сложного профиля на прессах с холодными или умеренно нагретыми инструментами. Пресс-форма может иметь выступы, пазы и переменное сечение — слюдопласт формовочный воспроизводит профиль без расслоения.
Как связать материал и изделие
Материал применяют для колец, кожухов, лотков, цилиндрических и фасонных деталей электрических машин и нагревательного оборудования. Для ремонта учитывают прежнюю спецификацию.
Режим формования задаёт технический документ: температуру, давление или холодную переработку нельзя переносить с соседней марки без проверки. Замену заранее не объявляют.
Ремонт
Сверяют прежнюю марку, функцию материала, геометрию и паспорт прошлой партии.
Повторная закупка
Сохраняют полное обозначение, норматив, размеры и согласованные параметры поставки.
Раскрой и монтаж
Раздельно задают стороны, контур, число слоёв, обработку и контроль готовой изоляции.
Подбор и заказ
Для расчёта стоимости материала, изготовления деталей и поставки можно приложить спецификацию или чертёж. Ниже — сведения, которые помогут подготовить предложение.
Контрольные точки заказа
Согласуют марку, норматив, исходную толщину, геометрию детали, радиусы, оснастку, режим формования и контроль готового изделия. Документ и строение проверяют раньше формата.
Для предложения направляют марку, документ, чертёж детали, толщину, количество, описание оснастки и планируемый процесс формования. Затем рассчитывают обработку и объём.
Основу, связующее, форму поставки и норматив проверяют вместе. Размер выбирают внутри подтверждённой марки.
Материал, конструкция и документ
Заказать слюдопласт формовочный в Екатеринбурге
Екатеринбургский офис принимает запросы предприятий на слюдопласт формовочный по спецификации или чертежу.
Ответ формируется после сверки марки, документа, размеров и количества; условия относятся к выбранной позиции.
Вопросы про слюдопласт формовочный
Какие данные нужны в Екатеринбурге?
Полная марка, документ, геометрия, количество и требования к раскрою, формованию или монтажу.
Уточнить цену и поставку
Для расчёта стоимости в заявке можно указать известные параметры:
полная марка и нормативный документ · основа, покрытие и назначение · толщина, ширина и схема раскроя · количество и условия обработки
Территория поставки: Свердловская область
Для расчёта укажите населённый пункт и предпочтительный способ получения: терминал транспортной компании или адрес получателя. Если груз нужен в другом регионе, укажите его в сообщении.
Готовые материалы из наличия, не требующие изготовления, резки или обработки, отгружаем в течение 1–2 рабочих дней после поступления оплаты. Срок перевозки рассчитывается отдельно и зависит от направления и перевозчика. Срок подготовки заказа с резкой или обработкой согласуем при оформлении. Он зависит от объёма и сложности работ: простой раскрой и фигурная резка могут требовать разного времени.
Получение заказа — через транспортную компанию. Стоимость, срок и способ получения согласуем при заказе. Возможность, место и время встречи с представителем согласуйте заранее.
