Обзор: Слюдопласт формовочный ФИФП-Т
Форматы поставки листов: 1000×1200 и 600×1000 мм. Формат 500×600 мм — только по спецзаказу.
Формовочный
Полиэфирное
F (155 °C)
0,25-0,50 мм

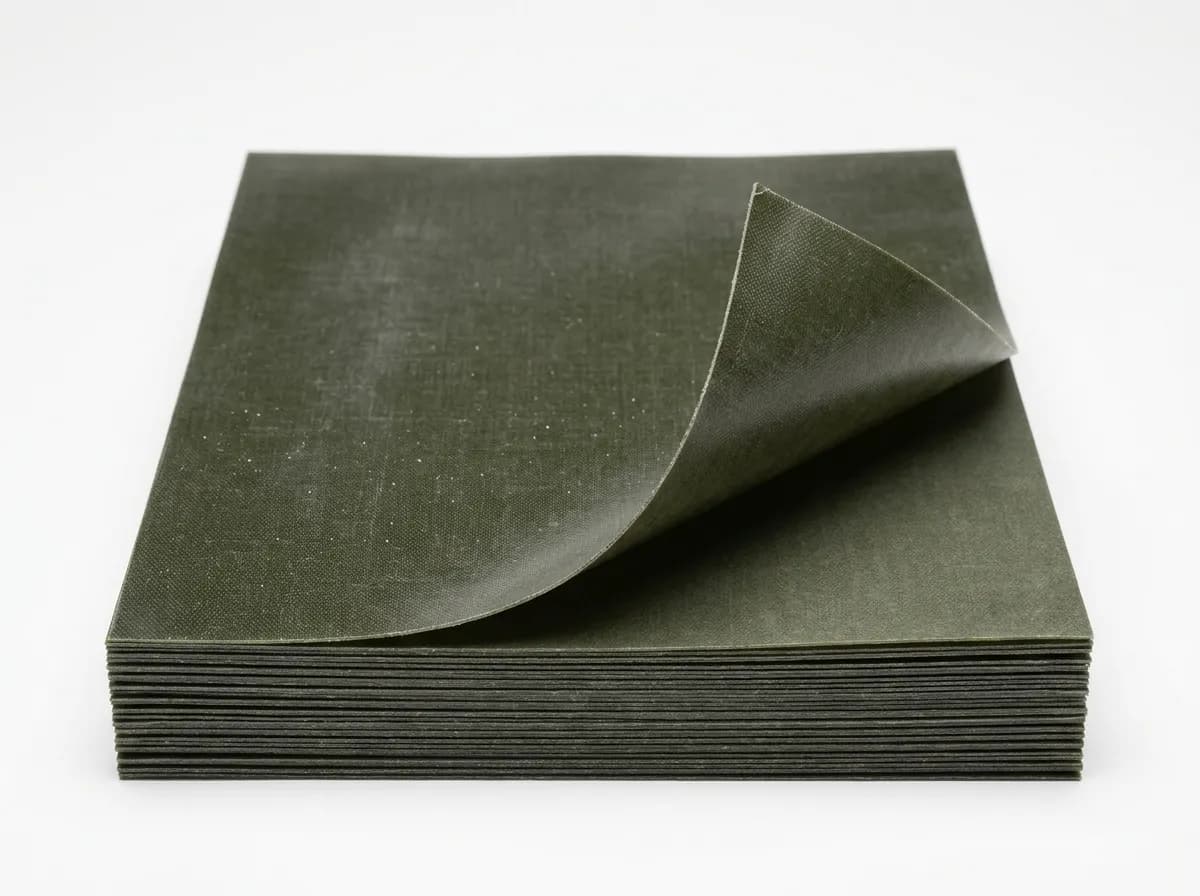

Слюдопласт формовочный ФИФП-Т — электроизоляционный материал по ТУ 21-00291915-35-94. Состоит из слоёв слюдопластовой бумаги на основе флогопита, склеенных полиэфирное связующее, армирован стеклотканью. Класс нагревостойкости F (155 °C). Применяется для коллекторные манжеты, изоляционные конусы и фасонные детали электрических машин класса F с повышенной механической прочностью. 6 толщин в наличии и под заказ, цена от 1 500 ₽/кг.
Что сохраняет полная марка
Слюдопластовая бумага из флогопита склеена полиэфирным связующим и поддерживается стеклотканевой подложкой. Сокращение может скрыть покрытие или связующее.
Показатели и режимы обработки подтверждаются техническими условиями и сопроводительными документами партии. Обозначение проходит через всю поставку.
Варианты: Слюдопласт формовочный ФИФП-Т
Расшифровка обозначения и состав
Маркировка: Ф=Формовочный, И=Изоляционный, Ф=Флогопит, П=Полиэфирное связующее, Т=стеклоТкань (армирование). Аналог формовочных слюдопластов класса F с дополнительной стеклотканевой армировкой.
В состав ФИФП-Т входят:
- Слюдопластовая бумага — основа из микропластинок флогопита (термостойкая разновидность слюды) по ГОСТ 6033-66
- Полиэфирное связующее — склеивает слои слюдопластовой бумаги
- Стеклоткань — обеспечивает дополнительную механическую прочность при формовке и эксплуатации
Характеристики: Слюдопласт формовочный ФИФП-Т
Технические характеристики
| Технические условия | ТУ 21-00291915-35-94 |
| Базовый стандарт | ГОСТ 26103-84 «Слюдиниты и слюдопласты. Общие технические условия» |
| Слюда-основа | Флогопит |
| Связующее | полиэфирное связующее |
| Армирование | армирован стеклотканью |
| Класс нагревостойкости | F (155 °C) по ГОСТ 8865-93 |
| Длительная рабочая температура | до 155 °C |
| Гарантийный срок хранения | 6 месяцев со дня изготовления |
| Размер листа | 1000×1200 и 600×1000 мм (стандартный складской формат) |
| Сетка толщин | 6 значений: 0,25, 0,30, 0,35, 0,40, 0,45, 0,50 мм |
Сетка толщин в наличии
| Толщина | Наличие |
|---|---|
| 0,25 мм | в наличии |
| 0,30 мм | в наличии |
| 0,35 мм | в наличии |
| 0,40 мм | в наличии |
| 0,45 мм | в наличии |
| 0,50 мм | в наличии |

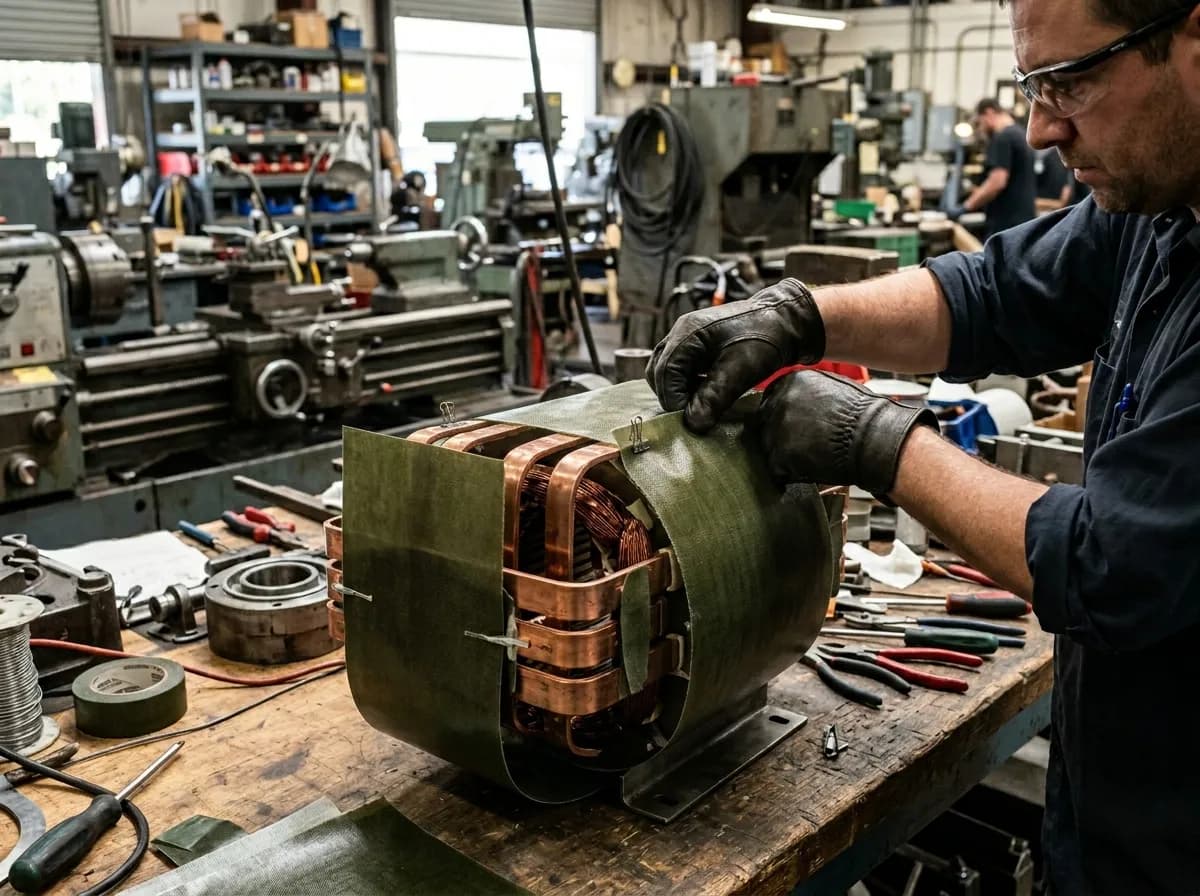

Применение: Слюдопласт формовочный ФИФП-Т
Применение ФИФП-Т
Коллекторные манжеты, изоляционные конусы и фасонные детали электрических машин класса f с повышенной механической прочностью.
Конкретные применения:
- Производство и капитальный ремонт коллекторных машин с системами изоляции класса F
- Изготовление коллекторных манжет и фасонных шайб для коллекторных узлов
- Изоляционные конусы под нажимные кольца коллекторов
- Применения с длительной рабочей температурой до 155 °C по ГОСТ 8865-93
- Замена изношенной заводской изоляции с восстановлением штатных характеристик
Технология применения
ФИФП-Т предназначен для горячей формовки при температуре 60-80 °C. После формовки и отверждения связующего материал сохраняет приданную форму и обеспечивает заявленные электрические характеристики класса F.
- Раскрой заготовки по чертежу детали
- Прогрев в термошкафу при 60-80 °C 5-10 минут до пластичности
- Формовка по оправке с прижимом
- Доотверждение при 130-150 °C 15-30 минут
- Контроль геометрии и электрической прочности готовой детали
Как связать материал и изделие
После формования материал применяют для манжет, конусов и деталей, которым проект назначает исполнение ФИФП-Т. Для ремонта учитывают прежнюю спецификацию.
От ФИФП марка отличается стеклотканью, а от ФИФК-Т — системой связующего; толщины сравнивают внутри выбранной позиции. Замену заранее не объявляют.
Ремонт
Сверяют функцию детали, прежнее обозначение и документы прошлой партии.
Повторная закупка
Сохраняют марку, норматив, размеры и параметры согласованной поставки.
Обработка
Раздельно задают исходный материал, контур, допуски, количество и операцию.
Документы: Слюдопласт формовочный ФИФП-Т
Документация при поставке
- Паспорт качества с фактическими значениями электрической прочности и усадки
- Паспорт качества по ТУ 21-00291915-35-94
- Товарная накладная и счёт-фактура
- По запросу — расширенный пакет документации для государственных закупок
Хранение и транспортировка
- Сухое отапливаемое помещение, температура 15-30 °C
- Относительная влажность не более 75 % при +25 °C
- Хранение горизонтально, стопками, на поддонах с подкладкой
- Защита от прямых солнечных лучей и источников тепла
- Гарантийный срок хранения — 6 месяцев
Источники и нормативы
- ТУ 21-00291915-35-94 — действующие технические условия
- ГОСТ 26103-84 «Слюдиниты и слюдопласты. Общие технические условия»
- ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация»
- ГОСТ 6033-66 «Бумага слюдопластовая. Технические условия»
Купить ФИФП-Т в Москве и по России
6 толщин 0,25-0,50 мм — в наличии и под заказ. Цена от 1 500 ₽/кг. Отгрузка за 24 часа после оплаты со склада в Москве и Красноярске. Доставка по России: ПЭК, Деловые линии, СДЭК. Скидка от 100 кг.
Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru — рассчитаем стоимость с учётом количества и формы поставки.
Подбор и заказ
Для расчёта стоимости материала, изготовления деталей и поставки можно приложить спецификацию или чертёж. Ниже — сведения, которые помогут подготовить предложение.
Контрольные точки заказа
Сначала сверяют ФИФП-Т и документ, затем ориентацию армирования, контур, толщину и операцию изготовления. Документ и строение проверяют раньше формата.
В коммерческий запрос включают марку с ТУ, размеры листа и детали, количество, чертёж и требования к прессованию. Затем рассчитывают обработку и объём.
Основу, связующее, покрытия и форму поставки проверяют вместе. Размер выбирают внутри подтверждённой марки.
Конструкция, назначение и документ
Заказать слюдопласт ФИФП-Т в Екатеринбурге
Екатеринбургский офис принимает запросы предприятий на слюдопласт формовочный ФИФП-Т по ТУ по спецификации или чертежу.
Ответ формируется после сверки марки, документа, размеров и количества; условия относятся к выбранной позиции.
Вопросы про слюдопласт ФИФП-Т
Какие данные нужны в Екатеринбурге?
Полная марка, документ, геометрия, количество и требования к раскрою, формованию или монтажу.
Уточнить цену и поставку
Для расчёта стоимости в заявке можно указать известные параметры:
полная марка и нормативный документ · назначение и конструкция детали · толщина, формат и контур · количество и чертёж
Территория поставки: Свердловская область
Для расчёта укажите населённый пункт и предпочтительный способ получения: терминал транспортной компании или адрес получателя. Если груз нужен в другом регионе, укажите его в сообщении.
Срок изготовления или готовности материала и срок перевозки согласуем отдельно. Получение заказа — через транспортную компанию. Стоимость, срок и способ получения согласуем при заказе. Возможность, место и время встречи с представителем согласуйте заранее.
