Исполнение ГОСТ 6121-75

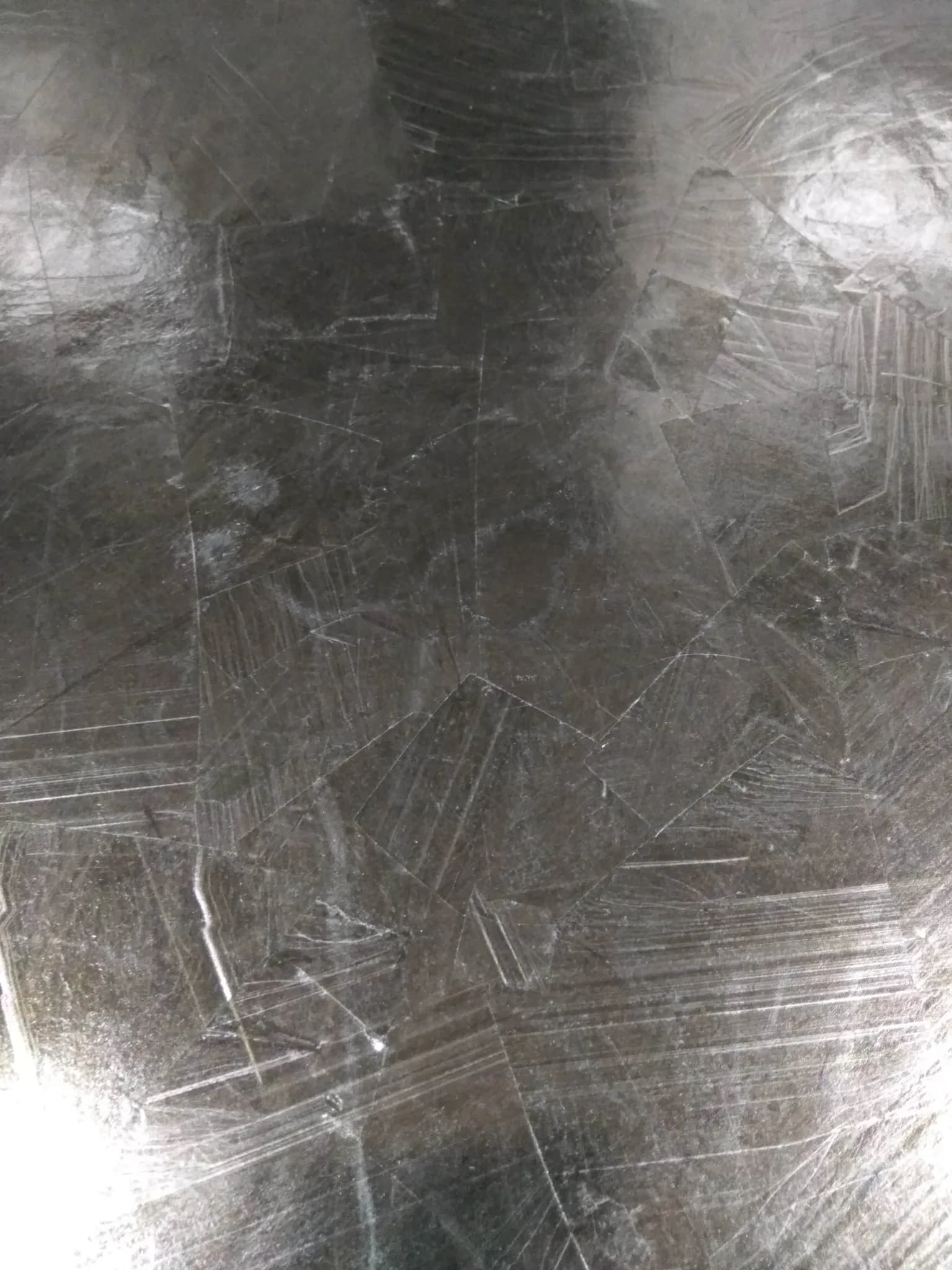

ПСГ: что это за прокладочный миканит
ПСГ — жёсткий листовой прокладочный миканит на основе смесь мусковита и флогопита. Связующее — глифталевая смола. Эта страница относится к исполнению по ГОСТ 6121-75; характеристики одноимённой марки по другому документу к ней автоматически не переносятся.
ПСГ по ГОСТ 6121-75 — жёсткий листовой прокладочный миканит из смеси мусковита и флогопита с глифталевым связующим. Буква С в ГОСТ-исполнении означает смесь двух видов слюды; проверяемые требования закреплены за полным обозначением и стандартом. Точные показатели относятся к выбранной марке и подтверждаются документом.
- Основа
- смесь мусковита и флогопита
- Связующее
- глифталевая смола
- Документ
- ГОСТ 6121-75
ГОСТ 6121-75
0,50–5,00 мм
глифталь
Смесь мусковита и флогопита
Что означает марка ПСГ
Буквенное обозначение расшифровывается по разделу 1.1 ГОСТ 6121-75:
- П — прокладочный (тип миканита по назначению — изоляционные прокладки, в отличие от коллекторного по ГОСТ 2196-75, гибкого по ГОСТ 6120-75 и формовочного по ГОСТ 6122-75)
- С — смесь мусковита и флогопита (смесь мусковита и флогопита; пропорции — по технической документации производителя)
- Г — глифталевая смола (та же буква «Г» у ПМГ, ПФГ, ПСГ — у ПФК связующее другое, кремнийорганическое, буква «К»)
По ГОСТ 25045-81 прокладочный миканит ПСГ относится к типу 21 (без нормативной толщины 0,15 мм — она есть только у ПФК, тип 22).
Связанные марки и категории
- Миканит прокладочный ПФГ ГОСТ 6121-75 — только флогопит
- Миканит прокладочный ПМГ ГОСТ 6121-75 — только мусковит
- Миканит прокладочный ПФК ГОСТ 6121-75 — класс H 180 °C
- Все марки прокладочного миканита — родительская категория
Смешанная слюда — особенность ПСГ
ПСГ — единственная марка ГОСТ 6121-75, в которой слюдяная основа представляет собой смесь двух типов: мусковита (калиево-алюминиевая слюда) и флогопита (калиево-магниевая). Пропорции смеси ГОСТом не фиксируются — они задаются технической документацией производителя и могут согласовываться с потребителем под задачу. Это даёт ПСГ двойственный характер: с одной стороны — возможность подгонять состав под ремонт разнородного парка оборудования, с другой — партии разных изготовлений могут немного отличаться по среднему содержанию флогопита. На нормируемые параметры Табл. 3 (электрическая прочность, сопротивление, расслаиваемость) это не влияет — они одинаковы для всех партий ПСГ.
Толщины ПСГ по ГОСТ 6121-75
В каталоге представлены позиции 0,15–5 мм. Это перечень карточек, а не обещание нормативной взаимозаменяемости: толщину и допуск проверяют по выбранному документу. Другие размеры и изготовление детали согласуют по чертежу без заранее заданного максимума.
По ГОСТ 6121-75 толщина 0,15 мм предусмотрена только для ПФК. Если такая карточка есть у ПСГ, нормативное основание позиции нужно уточнить отдельно.
Характеристики ПСГ: ГОСТ 6121-75
В таблице ниже ГОСТовские показатели показываются только для исполнения по ГОСТ. Для ТУ точные значения не заменяются цифрами одноимённой ГОСТовской марки.
| Слюдяная основа | смесь мусковита и флогопита |
|---|---|
| Связующее | глифталевая смола |
| Нормативное исполнение | ГОСТ 6121-75 |
| Каталожный ряд | 0,15–5 мм |
| Массовая доля слюды | 80–92 % |
| Массовая доля связующего | 8–20 % |
| Расслаиваемость | не более 10 % |
Технические характеристики ПСГ
| Тип по ГОСТ 25045-81 | 21 (без толщины 0,15 мм — она только у ПФК, тип 22) |
| Тип слюды | Щипаный смесь мусковита и флогопита по ГОСТ 3028-78 (смесь мусковита и флогопита; пропорции — по технической документации производителя) |
| Связующее | Глифталевая смола; 8-20% массы для 0,50–5,00 мм (Табл. 3 ГОСТ 6121-75) |
| Нормативные толщины | 0,50–5,00 мм (Табл. 1 ГОСТ 6121-75, тип 21) |
| Допуск по толщине | От ±0,10 мм для 0,50 мм до ±0,75 мм для 5,00 мм (среднее, Табл. 1) |
| Электрическая прочность в исходном состоянии | для 0,50 мм — ≥21 кВ/мм; 0,60 мм — ≥18 кВ/мм; 0,70–1,00 мм — ≥16 кВ/мм; для 1,50–5,00 мм — не нормируется в кВ/мм, но должен выдержать ≥15 кВэфф при пробое (примечание Табл. 3 ГОСТ 6121-75) |
| Пробивное напряжение в отд. точках | Построчно в Табл. 4 ГОСТа: 0,50→7,9; 0,60→8,1; 0,70→8,4; 0,80→9,6; 0,90→10,8; 1,00→12,0 кВ. Для 1,50–5,00 мм — по примечанию Табл. 3 (≥15 кВэфф) |
| Массовая доля слюды | 80-92% для 0,50–5,00 мм (Табл. 3 ГОСТ 6121-75) |
| Расслаиваемость | ≤10% для 0,50–5,00 мм (Табл. 3 ГОСТ 6121-75) |
| Масса 1 м² (Приложение 1) | 0,50 → 1,150; 0,60 → 1,380; 0,70 → 1,610; 0,80 → 1,835; 0,90 → 2,065; 1,00 → 2,295; 1,50 → 3,445; 2,00 → 4,590; 3,00 → 6,885; 5,00 → 11,475 кг/м² (справочное приложение) |
| Класс нагревостойкости связующего | Ориентировочно B (130 °C длительно) — по классу глифталевой смолы. ГОСТ 6121-75 класс явно не указывает |
С чем сравнивать ПСГ
Сравнение меняет по одному признаку: документ, слюдяную основу или связующее. Совпадение толщины само по себе не делает марки взаимозаменяемыми.
Выбор начинают с ПСГ по ГОСТ 6121-75 и функции детали, затем задают геометрию. Марка и нормативная основа проверяются раньше геометрии.
Передают полное обозначение, толщину, формат или чертёж и число листов либо деталей. Если предлагается замена, исходное обозначение сохраняют, а отличия согласуют отдельно.
| Вариант | Что изменяется | Что проверить |
|---|---|---|
| ПСГ · ТУ | Одинаковое обозначение, но разная слюдяная основа и другой нормативный документ | Документ, состав, показатели и применимость к детали |
| ПМГ · ГОСТ 6121-75 | То же связующее, другая слюдяная основа: мусковит | Документ, состав, показатели и применимость к детали |
| ПФГ · ГОСТ 6121-75 | То же связующее, другая слюдяная основа: флогопит | Документ, состав, показатели и применимость к детали |
Сравнение марок прокладочного миканита ГОСТ 6121-75
ГОСТ 6121-75 нормирует четыре марки прокладочного миканита. Все они листовые, назначение — электроизоляционные прокладки в электрических машинах и аппаратах. Отличия — в типе слюды и связующем:
| Марка | Слюда | Связующее | Класс нагрев. | Толщины | Особое |
|---|---|---|---|---|---|
| ПМГ | Мусковит | Глифталь | B (130 °C) | 0,50–5,00 мм | Базовая марка для распределительного оборудования; сопротивление после увлажнения ≥10¹² Ом·см |
| ПФГ | Флогопит | Глифталь | B (130 °C) | 0,50–5,00 мм | Флогопит держит цикличные перегревы лучше мусковита; сопротивление после увлажнения ≥10¹¹ Ом·см (единственная марка с такой нормой) |
| ПСГ | Смесь мусковита и флогопита | Глифталь | B (130 °C) | 0,50–5,00 мм | Единственная марка со смешанной слюдой; остальные параметры Табл. 3 идентичны ПМГ |
| ПФК | Флогопит | Кремнийорганика | H (180 °C) | 0,15–5,00 мм | Единственная марка с толщиной 0,15 мм (≥34 кВ/мм) и единственная с кремнийорганикой; сопротивление в ГОСТе не нормируется; допуск замены слюды на бумагу по п. 2.5 |
Как выбрать толщину ПСГ
Выбор толщины зависит от геометрии изоляционного промежутка и требуемой электрической прочности. Ориентиры по нормативному ряду ПСГ:
- 0,50–0,70 мм — тонкие прокладки при ремонте разнотипного оборудования без указания вида слюды; электрическая прочность от 21 кВ/мм (0,50 мм) до 16 кВ/мм (0,70 мм), пробивное 7,9–8,4 кВ по Табл. 4 ГОСТ 6121-75.
- 0,80–1,00 мм — опорные и межслойные прокладки в ремонтном фонде смешанного происхождения; пробивное нарастает с 9,6 кВ (0,80 мм) до 12,0 кВ (1,00 мм) — максимальное построчное значение в Табл. 4.
- 1,50–2,00 мм — межкатушечные и конструктивные прокладки при плановом ремонте без детальной спецификации слюды; испытание на пробой по норме ≥15 кВэфф (примечание Табл. 3), построчных данных Табл. 4 нет.
- 3,00–5,00 мм — несущие изоляционные элементы в крупных аппаратах при комплексном ремонте; точечный допуск на толщину достигает ±0,75–1,25 мм — обмер листа перед нарезкой обязателен.
Применение ПСГ
Прокладочный миканит используют для жёстких плоских электроизоляционных деталей: прокладок, шайб, пластин и разделительных элементов. Назначение конкретной марки проверяют по документации узла и нормативному исполнению.
ПСГ применяют для жёстких электроизоляционных деталей при прямом указании марки или после технического согласования. Для ремонта проверяют прежнюю марку, для новой детали — проект.
Одинаковая толщина ПСГ и другой марки миканита не является основанием для замены. Чертёж или описание узла помогает провести эту границу до выбора размеров.
Для Екатеринбурга можно направить запрос на миканит прокладочный псг по гост 6121-75. Основанием может быть спецификация, чертёж или описание функции детали.
Цена рассчитывается по согласованной марке, размерам и количеству. общие контактные сведения доступны в контактах поддомена.
Где применяется ПСГ
Миканит прокладочный ПСГ по ГОСТ 6121-75 — единственная марка стандарта с составом слюды из смеси мусковита и флогопита. Связующее — глифталевая смола (как у ПМГ и ПФГ), класс B, 130 °C длительно. Пропорции двух видов слюды в смеси ГОСТ не фиксирует — они входят в техническую документацию производителя и могут быть согласованы с потребителем при заказе под конкретную задачу.
По основным параметрам Табл. 3 ГОСТ 6121-75 ПСГ идентична ПМГ: электрическая прочность, пробивное напряжение и удельное сопротивление (в исходном состоянии ≥1·10¹³ Ом·см, после 48 ч при влажности 95% ≥1·10¹² Ом·см) совпадают. Единственное конкретное отличие от ПМГ — именно состав слюды, а не нормированные электрические характеристики. Конкретная толщина и марка для ремонта уточняются по паспорту агрегата или по обмеру изношенной прокладки.
Документы и полное исходное описание
Для поставки сверяют ГОСТ 6121-75, марку, толщину и документ качества. Номер ТУ публично не указывается.
Условное обозначение при заказе
По п. 1.3 ГОСТ 6121-75 в обозначение входят: марка, толщина, размер слюды, номер стандарта. Примеры для ПСГ:
| 0,50 мм, слюда размера 4 | Миканит ПСГ 0,50—4 ГОСТ 6121-75 |
| 1,00 мм, слюда размера 6 | Миканит ПСГ 1,00—6 ГОСТ 6121-75 |
| 2,00 мм, смешанные размеры 4 и 0,5 | Миканит ПСГ 2,00—4 и 0,5 ГОСТ 6121-75 |
Частые вопросы о миканите ПСГ
Что означает буква «С» в обозначении марки ПСГ?
По п. 1.1 ГОСТ 6121-75 «С» — смесь мусковита и флогопита. Это единственная марка стандарта с таким составом слюдяной основы. Конкретные пропорции мусковита и флогопита ГОСТ не нормирует — они задаются технической документацией ИзолитПром и могут уточняться при заказе.
Чем ПСГ параметрически отличается от ПМГ по ГОСТ 6121-75?
По Табл. 3 и Табл. 4 ГОСТ 6121-75 — практически ничем. Электрическая прочность, пробивное напряжение, удельное объёмное сопротивление (в исходном состоянии ≥1·10¹³ Ом·см, после 48 ч при влажности 95% ≥1·10¹² Ом·см), расслаиваемость (≤10%) и массовые доли связующего и слюды совпадают. Нормативное различие — только в составе слюды: ПМГ — чистый мусковит, ПСГ — смесь мусковита с флогопитом.
Можно ли согласовать пропорции мусковита и флогопита в смеси ПСГ при заказе?
ГОСТ 6121-75 пропорции в смеси не нормирует — это означает, что они входят в техническую документацию производителя. При заказе ПСГ есть возможность обсудить соотношение слюд под конкретную задачу с ИзолитПром. В стандартной поставке пропорции определяются действующей технической документацией завода.
При каком рабочем режиме ПСГ предпочтительнее ПМГ?
Почему у ПСГ нет нормативной толщины 0,15 мм?
Пункт 1.3 ГОСТ 6121-75 закрепляет 0,15 мм исключительно за маркой ПФК. ПСГ, как и ПМГ с ПФГ, относится к типу 21 по ГОСТ 25045-81 — нормативный ряд начинается с 0,50 мм и охватывает десять позиций до 5,00 мм.
Как записать обозначение ПСГ в заявке на поставку?
По п. 1.3 ГОСТ 6121-75: «Миканит ПСГ {толщина}—{размер слюды} ГОСТ 6121-75». Например, «Миканит ПСГ 0,80—4 ГОСТ 6121-75» — толщина 0,80 мм, слюда размера 4 по ГОСТ 3028-78. Указывать размер слюды в обозначении обязательно — он входит в формулу условного обозначения по стандарту.
Где найти массу 1 м² для расчёта транспортных расходов на партию ПСГ?
Справочное Приложение 1 ГОСТ 6121-75 — значения единые для всех четырёх марок одной толщины. 0,50 мм — 1,150 кг/м²; 1,00 мм — 2,295 кг/м²; 1,50 мм — 3,445 кг/м²; 5,00 мм — 11,475 кг/м². Масса зависит от толщины, не от марки — различие между ПМГ, ПФГ, ПСГ и ПФК на одной толщине по массе нет.
