Исполнение ТУ
ПМК: что это за прокладочный миканит

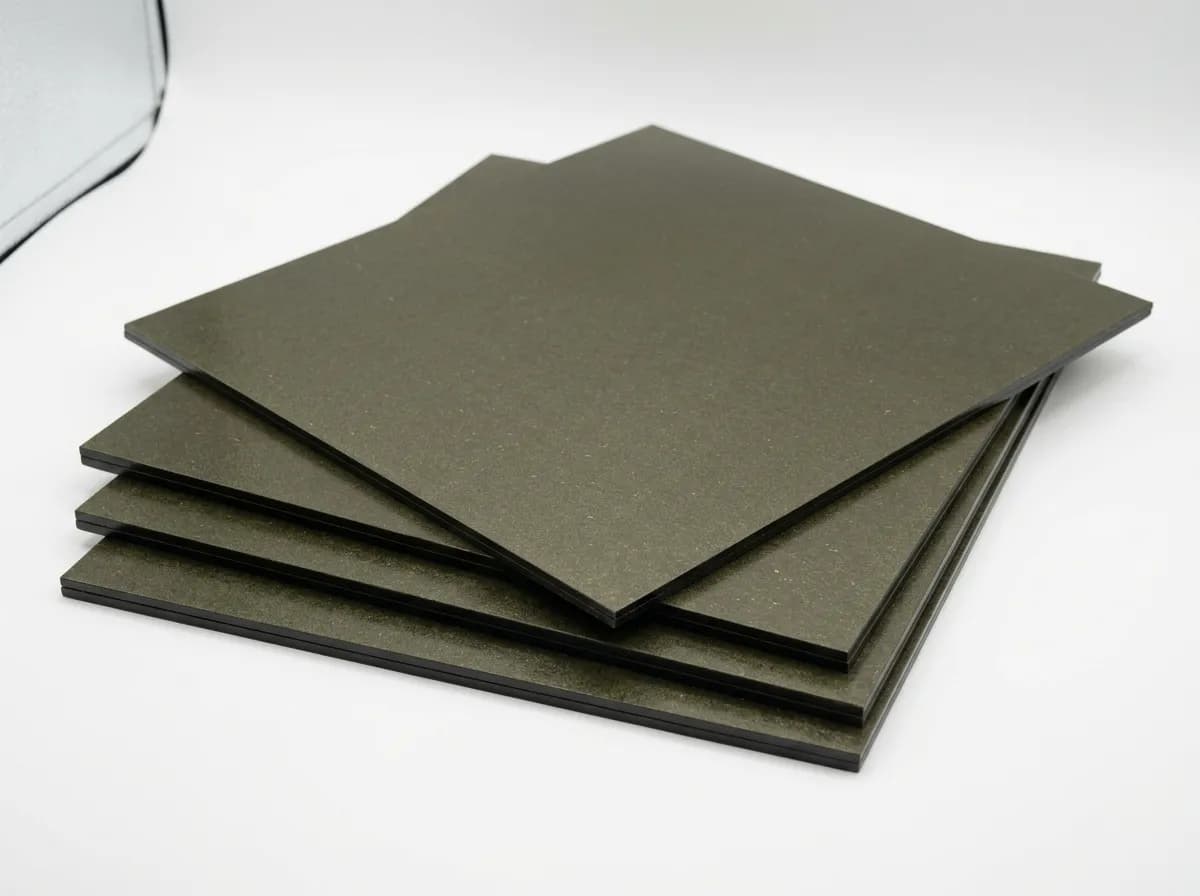

ПМК — жёсткий листовой прокладочный миканит на основе мусковит. Связующее — кремнийорганическая смола. Эта страница относится к исполнению по ТУ; характеристики одноимённой марки по другому документу к ней автоматически не переносятся.
ПМК по ТУ — жёсткий прокладочный миканит для изготовления электроизоляционных деталей. Эти сведения помогают понять материал до просмотра размерной сетки.
- Основа
- мусковит
- Связующее
- кремнийорганическая смола
- Документ
- ТУ
Основные форматы листа — 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу.
по техническим условиям
ПМК
Мусковитовая бумага
Кремнийорганика
Миканит прокладочный ПМК по техническим условиям — мусковитовая ТУ-марка на слюдяной бумаге и кремнийорганическом связующем. По сравнению с ПМГ эта марка рассчитана на более высокие электрические показатели, меньшие термопотери и больший кратковременный температурный запас при сохранении мусковитовой основы.
Что означает маркировка ПМК
- П — прокладочный миканит для жестких изоляционных прокладок и шайб.
- М — мусковитовая слюдяная бумага.
- К — кремнийорганическое связующее.
Толщины ПМК по ТУ
В каталоге представлены позиции 0,1–30 мм. Это перечень карточек, а не обещание нормативной взаимозаменяемости: толщину и допуск проверяют по выбранному документу. Другие размеры и изготовление детали согласуют по чертежу без заранее заданного максимума.
Характеристики ПМК: ТУ
В таблице ниже ГОСТовские показатели показываются только для исполнения по ГОСТ. Для ТУ точные значения не заменяются цифрами одноимённой ГОСТовской марки.
| Слюдяная основа | мусковит |
|---|---|
| Связующее | кремнийорганическая смола |
| Нормативное исполнение | ТУ |
| Каталожный ряд | 0,1–30 мм |
| Массовая доля слюды | по применяемому ТУ и документу качества |
| Массовая доля связующего | по применяемому ТУ и документу качества |
| Расслаиваемость | по применяемому ТУ и документу качества |
Технические характеристики
| Основа | мусковитовая слюдяная бумага |
|---|---|
| Связующее | кремнийорганическое связующее |
| Содержание слюды | не менее 90% |
| Содержание связующего | не более 10% |
| Плотность | 1,70–2,35 г/см³ |
| Рабочая температура | 500 °C длительно; 800 °C кратковременно |
| Термическая потеря массы | не более 1% при 500 °C; 2% при 700 °C |
| Прочность при изгибе | не менее 160 МПа |
| Водопоглощение | не более 1% |
| Электрическая прочность | не менее 20 кВ/мм |
| Удельное объёмное сопротивление | не менее 10^17 Ом·см при 23 °C; 10^12 Ом·см при 500 °C |
| Огнестойкость | UL 94 V-0 для толщин, охваченных протоколом испытаний |
| Дымообразующее испытание | не более 4 с |
| Диапазон толщин | 0,10–10,00 мм; свыше 10,00 до 50,0 мм — по специальному заказу и согласованию |
| Типовые размеры | 600×1000 и 1000×1200 мм; допуск ±15 мм |
Толщины и форматы листов
Миканит ПМК изготавливается на основе материала «мусковитовая слюдяная бумага» с применением материала «кремнийорганическое связующее». Состав и показатели партии подтверждаются сопроводительными документами.
Материал подбирают по рабочей температуре, толщине и условиям эксплуатации; размеры заготовок и требования к обработке согласовывают при заказе.
Стандартный полный формат листа — 1000×1200 мм. Для удобства поставки и раскроя часто используется формат 600×1000 мм — половина стандартного листа. Также возможна поставка других размеров по согласованию: например, 500×600 мм (формат только по спецзаказу), полосы, карты и заготовки по чертежу.
| Параметр | Варианты поставки |
|---|---|
| Материал и диапазон поставки | мусковитовая слюдяная бумага; кремнийорганическое связующее; 0,10–10,00 мм, свыше 10,00 до 50,0 мм — по специальному заказу и согласованию. |
| Стандартный лист | 1000×1200 мм |
| Типовой раскрой | 600×1000 мм |
| Другие размеры | По согласованию, включая 500×600 мм (формат только по спецзаказу) и детали по чертежу |
Характеристики и размеры
Технические характеристики ПМК ТУ
| Стандарт | по техническим условиям |
| Материал | Листовой прессованный материал на мусковитовой слюдяной бумаге |
| Связующее | Кремнийорганическое связующее |
| Содержание слюды | Не менее 90% |
| Содержание связующего | Не более 10% |
| Плотность | 1,70-2,35 г/см3 |
| Длительно допустимая рабочая температура | Не менее 500 °C |
| Кратковременно допустимая температура | Не менее 800 °C |
| Потеря массы при 500 °C | Не более 1% |
| Потеря массы при 700 °C | Не более 2% |
| Прочность при изгибе | Не менее 160 МПа |
| Водопоглощение за 24 ч при 23 °C | Не более 1% |
| Электрическая прочность при 23 °C | Не менее 20 кВ/мм |
| Удельное объемное сопротивление при 23 °C | Не менее 10^17 Ом·см |
| Удельное объемное сопротивление при 500 °C | Не менее 10^12 Ом·см |
| Огнестойкость | UL 94 V-0 для толщин, охваченных протоколом испытаний |
| Дымообразующее испытание | Не более 4 с |
По ТУ серийные номиналы прокладочного миканита находятся в диапазоне от 0,10 до 10,00 мм и перечислены в таблице толщин. Другие номиналы, включая 15, 20 и 30 мм, изготавливаются по специальному заказу и согласованию; максимальная толщина такого заказа — 50,0 мм.
| Параметр | Варианты поставки |
|---|---|
| Толщина | Серийные номиналы 0,10–10,00 мм по таблице ТУ; другие номиналы, в том числе 15, 20 и 30 мм, — по согласованию. Максимальная толщина специального заказа — 50,0 мм. |
| Стандартный лист | 1000×1200 мм |
| Типовой раскрой | 600×1000 мм |
| Другие размеры | По согласованию, включая 500×600 мм (формат только по спецзаказу) и детали по чертежу |
С чем сравнивать ПМК
Сравнение меняет по одному признаку: документ, слюдяную основу или связующее. Совпадение толщины само по себе не делает марки взаимозаменяемыми.
При подборе фиксируют ПМК по ТУ, назначение детали и условия работы, а затем выбирают толщину и формат. Марка и документ проверяются раньше геометрических вариантов.
В заявку включают марку, документ, толщину, размеры, количество и требования к раскрою либо готовой детали. В результате расчёт относится к определённой позиции и объёму, а не абстрактный листовой материал.
Краткая схема помогает сопоставить назначение и конструкцию. Численные показатели, допуски и приёмка относятся к выбранному документу и партии.
| Вариант | Что изменяется | Что проверить |
|---|---|---|
| ПМГ · ТУ | Та же слюдяная основа, другое связующее: глифталевая смола | Документ, состав, показатели и применимость к детали |
| ПФК · ТУ | То же связующее, другая слюдяная основа: флогопит | Документ, состав, показатели и применимость к детали |
| ПСК · ТУ | То же связующее, другая слюдяная основа: синтетическая слюдяная бумага | Документ, состав, показатели и применимость к детали |
Чем ПМК отличается от ПФК
| Параметр | ПМК ТУ | ПФК ТУ |
|---|---|---|
| Основа | Мусковитовая бумага | Флогопитовая бумага |
| Связующее | Кремнийорганическое | Кремнийорганическое |
| Материал и диапазон поставки | мусковитовая слюдяная бумага; кремнийорганическое связующее; 0,10–10,00 мм, свыше 10,00 до 50,0 мм — по специальному заказу и согласованию. | |
| Электрическая прочность | Не менее 20 кВ/мм | Не менее 20 кВ/мм |
Сравнение и выбор
ПМК и ПФК используют кремнийорганическое связующее, но отличаются слюдяной основой. ПМК — мусковитовая марка; для готового материала по ТУ нормируются не менее 500 °C длительно и не менее 800 °C кратковременно. ПФК — флогопитовая марка; для готового материала по ТУ нормируются не менее 700 °C длительно и не менее 1000 °C кратковременно.
| Параметр | ПМК ТУ | ПФК ТУ |
|---|---|---|
| Основа | Мусковитовая бумага | Флогопитовая бумага |
| Связующее | Кремнийорганическое | Кремнийорганическое |
| Длительная температура | Не менее 500 °C | Не менее 700 °C |
| Кратковременная температура | Не менее 800 °C | Не менее 1000 °C |
| Электрическая прочность | Не менее 20 кВ/мм | Не менее 20 кВ/мм |

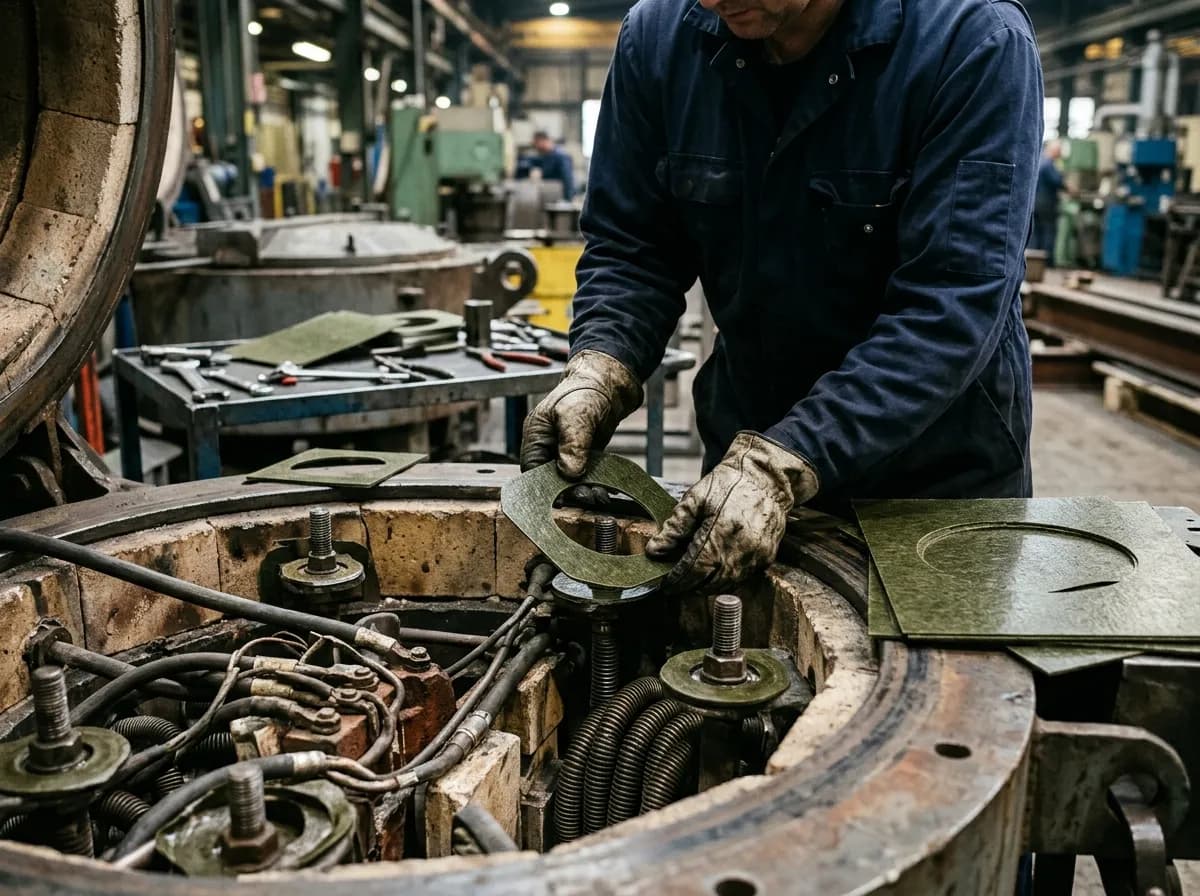

Применение ПМК
Прокладочный миканит используют для жёстких плоских электроизоляционных деталей: прокладок, шайб, пластин и разделительных элементов. Назначение конкретной марки проверяют по документации узла и нормативному исполнению.
Материал раскраивают на прокладки, шайбы и пластины, если мусковитовая марка ПМК соответствует требованиям узла. Для ремонта используют исходную документацию, для новой конструкции — требования проекта.
ПМК нельзя заменять ПМГ, ПФК или иной маркой только по размеру: у материалов различаются конструкция и нормативная основа. Если данных не хватает, назначение детали помогает сформулировать вопросы без неподтверждённой замены.
Для Екатеринбурга можно направить запрос на миканит прокладочный пмк по ту. К обращению можно приложить спецификацию, паспорт или чертёж.
Коммерческое предложение готовится после сверки марки, документа, размеров и количества. Условия поставки подтверждаются для согласованной позиции.
Где применяется ПМК ТУ
ПМК ТУ применяют для жестких прокладок, шайб, перегородок и деталей электроизоляции, когда нужна мусковитовая основа, кремнийорганическое связующее и стабильные электрические характеристики. Материал подходит для раскроя, штамповки тонких листов и механической обработки более толстых заготовок.
Документы и полное исходное описание
Для поставки сверяют ТУ, марку, толщину и документ качества. Номер ТУ публично не указывается.
Заказать ПМК ТУ
При заказе указывают марку, толщину, размер листа и стандарт: например, Миканит ПМК 2,00 1000×1200 по техническим условиям. Нестандартные толщины и размеры согласуются отдельно.
