ПФГ: что это за прокладочный миканит

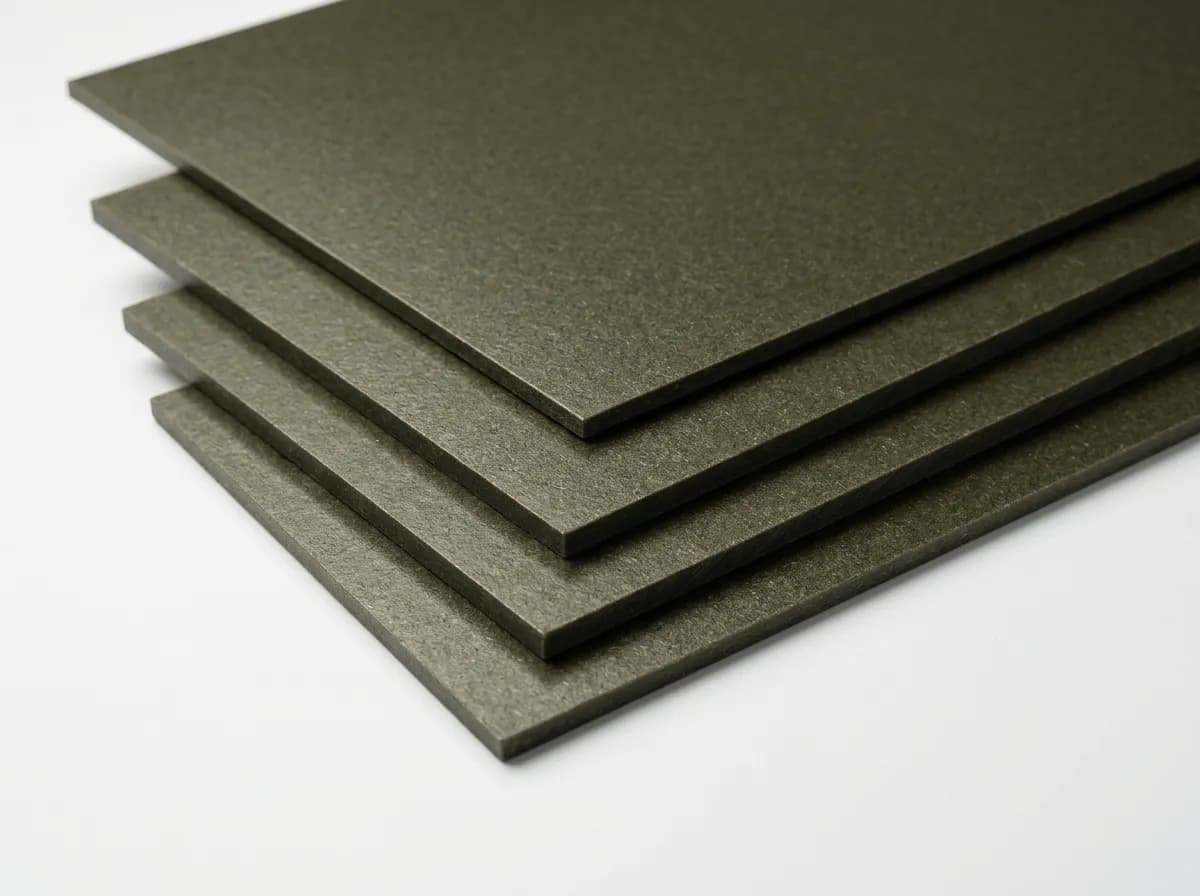

ПФГ — жёсткий листовой прокладочный миканит на основе флогопит. Связующее — глифталевая смола. Эта страница относится к исполнению по ТУ; характеристики одноимённой марки по другому документу к ней автоматически не переносятся.
ПФГ по ТУ — жёсткий листовой прокладочный миканит на основе флогопитовой слюдяной бумаги с глифталевым связующим. Точные требования к составу и показателям относятся к применяемым техническим условиям и документу качества позиции. Точные показатели относятся к выбранной марке и подтверждаются документом.
- Основа
- флогопит
- Связующее
- глифталевая смола
- Документ
- ТУ
Основные форматы листа — 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу.
по техническим условиям
ПФГ
Флогопитовая бумага
Глифталь
Миканит прокладочный ПФГ по техническим условиям — жесткий листовой электроизоляционный материал на флогопитовой слюдяной бумаге и глифталевом связующем. Это базовая флогопитовая марка прокладочного миканита по ТУ, которую выбирают для жестких прокладок, шайб, дистанционных элементов и других листовых деталей, когда нужен более высокий температурный уровень, чем у мусковитовых марок, но нет необходимости переходить на ПФК.
По сравнению со старым представлением о миканите как о материале на щипаной слюде, ПФГ ТУ выглядит современнее и технологичнее. Основа здесь бумажная, поэтому лист получается более ровным, более цельным по всей площади и ближе к слюдопластовой структуре, чем к классическому “слоистому” ГОСТ-миканиту.
Что означает марка ПФГ
- П — прокладочный миканит для жестких электроизоляционных прокладок и шайб.
- Ф — флогопитовая слюдяная основа.
- Г — глифталевое связующее.
Именно поэтому ПФГ ТУ — это не “любая жесткая марка”, а понятное базовое исполнение на флогопите. Его обычно выбирают в тех случаях, где уже нужен флогопитовый температурный класс, но переплачивать за более тяжелое кремнийорганическое исполнение ПФК нет необходимости.
Почему выбирают ПФГ ТУ
Базовая флогопитовая марка
ПФГ ТУ удобен как первая рабочая флогопитовая позиция для прокладочного миканита по ТУ. Он дает более высокий температурный уровень, чем мусковитовые марки, и подходит для большинства задач, где нужен жесткий листовой изоляционный материал под раскрой, прокладки и шайбы.
Нормальный баланс характеристик и задачи
ПФГ нужен там, где заказчику важны не только цифры в таблице, но и практическая удобность марки: лист должен резаться, поставляться в нужном формате, работать в узле при повышенной температуре и не требовать сразу перехода на более тяжелое кремнийорганическое исполнение.
Переходная точка между мусковитом и ПФК
Если мусковитовая марка уже слабовата по температуре, но ПФК еще избыточен по режиму и стоимости, ПФГ как раз и становится рабочим компромиссом. Поэтому для ТУ-линейки это одна из ключевых практических марок.
Толщины ПФГ по ТУ
В каталоге представлены позиции 0,1–30 мм. Это перечень карточек, а не обещание нормативной взаимозаменяемости: толщину и допуск проверяют по выбранному документу. Другие размеры и изготовление детали согласуют по чертежу без заранее заданного максимума.
Характеристики ПФГ: ТУ
В таблице ниже ГОСТовские показатели показываются только для исполнения по ГОСТ. Для ТУ точные значения не заменяются цифрами одноимённой ГОСТовской марки.
| Слюдяная основа | флогопит |
|---|---|
| Связующее | глифталевая смола |
| Нормативное исполнение | ТУ |
| Каталожный ряд | 0,1–30 мм |
| Массовая доля слюды | по применяемому ТУ и документу качества |
| Массовая доля связующего | по применяемому ТУ и документу качества |
| Расслаиваемость | по применяемому ТУ и документу качества |
Технические характеристики
| Основа | флогопитовая слюдяная бумага |
|---|---|
| Связующее | глифталевое связующее |
| Содержание слюды | не менее 90% |
| Содержание связующего | не более 10% |
| Плотность | 2,05–2,15 г/см³ |
| Рабочая температура | 650 °C длительно; 900 °C кратковременно |
| Термическая потеря массы | не более 2% при 500 °C; 4% при 700 °C |
| Прочность при изгибе | не менее 100 МПа |
| Водопоглощение | не более 1% |
| Электрическая прочность | не менее 15 кВ/мм |
| Удельное объёмное сопротивление | не менее 10^15 Ом·см при 23 °C; 10^10 Ом·см при 500 °C |
| Огнестойкость | UL 94 V-0 для толщин, охваченных протоколом испытаний |
| Дымообразующее испытание | не более 8 с |
| Диапазон толщин | 0,10–10,00 мм; свыше 10,00 до 50,0 мм — по специальному заказу и согласованию |
| Типовые размеры | 600×1000 и 1000×1200 мм; допуск ±15 мм |
Толщины и форматы листов
Миканит ПФГ изготавливается на основе материала «флогопитовая слюдяная бумага» с применением материала «глифталевое связующее». Состав и показатели партии подтверждаются сопроводительными документами.
Материал подбирают по рабочей температуре, толщине и условиям эксплуатации; размеры заготовок и требования к обработке согласовывают при заказе.
Стандартный полный формат листа — 1000×1200 мм. Для удобства поставки и раскроя часто используется формат 600×1000 мм как половина стандартного листа. Также возможна поставка других размеров по согласованию: 500×600 мм (формат только по спецзаказу), полосы, карты и заготовки по чертежу.
| Параметр | Варианты поставки |
|---|---|
| Материал и диапазон поставки | флогопитовая слюдяная бумага; глифталевое связующее; 0,10–10,00 мм, свыше 10,00 до 50,0 мм — по специальному заказу и согласованию. |
| Стандартный лист | 1000×1200 мм |
| Типовой раскрой | 600×1000 мм |
| Другие размеры | По согласованию, включая 500×600 мм (формат только по спецзаказу) и детали по чертежу |
Характеристики и размеры
Технические характеристики ПФГ ТУ
| Стандарт | по техническим условиям |
| Материал | Листовой прессованный материал на флогопитовой слюдяной бумаге |
| Связующее | Глифталевое связующее |
| Содержание слюды | Не менее 90% |
| Содержание связующего | Не более 10% |
| Плотность | 2,05-2,15 г/см3 |
| Длительно допустимая рабочая температура | Не менее 650 °C |
| Кратковременно допустимая температура | Не менее 900 °C |
| Потеря массы при 500 °C | Не более 2% |
| Потеря массы при 700 °C | Не более 4% |
| Прочность при изгибе | Не менее 100 МПа |
| Водопоглощение за 24 ч при 23 °C | Не более 1% |
| Электрическая прочность при 23 °C | Не менее 15 кВ/мм |
| Удельное объемное сопротивление при 23 °C | Не менее 10^15 Ом·см |
| Удельное объемное сопротивление при 500 °C | Не менее 10^10 Ом·см |
| Огнестойкость | UL 94 V-0 для толщин, охваченных протоколом испытаний |
| Дымообразующее испытание | Не более 8 с |
Для сайта ПФГ ТУ удобно позиционировать именно как рабочую базовую флогопитовую марку. Это не самая “тяжелая” позиция внутри ТУ-линейки, но уже уверенный флогопитовый материал для большинства задач по жестким электроизоляционным прокладкам.
По ТУ серийные номиналы прокладочного миканита находятся в диапазоне от 0,10 до 10,00 мм и перечислены в таблице толщин. Другие номиналы, включая 15, 20 и 30 мм, изготавливаются по специальному заказу и согласованию; максимальная толщина такого заказа — 50,0 мм.
| Параметр | Варианты поставки |
|---|---|
| Толщина | Серийные номиналы 0,10–10,00 мм по таблице ТУ; другие номиналы, в том числе 15, 20 и 30 мм, — по согласованию. Максимальная толщина специального заказа — 50,0 мм. |
| Стандартный лист | 1000×1200 мм |
| Типовой раскрой | 600×1000 мм |
| Другие размеры | По согласованию, включая 500×600 мм (формат только по спецзаказу) и детали по чертежу |
С чем сравнивать ПФГ
Сравнение меняет по одному признаку: документ, слюдяную основу или связующее. Совпадение толщины само по себе не делает марки взаимозаменяемыми.
Сначала проверяют полное обозначение и применяемые ТУ, затем переходят к толщине и формату. Марка и нормативная основа проверяются раньше геометрии.
В заявке фиксируют ПФГ по ТУ, толщину, формат листа или чертёж, количество и требования к документам. Если предлагается замена, исходное обозначение сохраняют, а отличия согласуют отдельно.
| Вариант | Что изменяется | Что проверить |
|---|---|---|
| ПФГ · ГОСТ 6121-75 | Одинаковая марка, но другой нормативный документ | Документ, состав, показатели и применимость к детали |
| ПМГ · ТУ | То же связующее, другая слюдяная основа: мусковит | Документ, состав, показатели и применимость к детали |
| ПФК · ТУ | Та же слюдяная основа, другое связующее: кремнийорганическая смола | Документ, состав, показатели и применимость к детали |
| ПСГ · ТУ | То же связующее, другая слюдяная основа: синтетическая слюдяная бумага | Документ, состав, показатели и применимость к детали |
Чем ПФГ ТУ отличается от ПФГ ГОСТ
ПФГ по ГОСТ 6121-75 — классический прокладочный миканит на щипаной флогопитовой слюде и глифталевой смоле. ПФГ по ТУ сохраняет логику маркировки и саму идею флогопитовой марки, но выполняется уже на слюдяной бумаге. За счет этого ТУ-версия лучше воспринимается как современный листовой материал для раскроя, поставки в форматах и изготовления деталей по размеру заказчика.
| Критерий | ПФГ ГОСТ 6121-75 | ПФГ по техническим условиям |
|---|---|---|
| Основа | Щипаная слюда-флогопит | Слюдяная бумага на основе флогопита |
| Связующее | Глифталевая смола | Глифталевое связующее |
| Структура листа | Классический слоистый миканит | Более однородный прессованный лист |
| Подача материала | ГОСТ-марка традиционного типа | Современная ТУ-марка на бумажной слюдяной основе |
Практический смысл: ПФГ ТУ удобно рассматривать как основную рабочую флогопитовую марку в прокладочном миканите по ТУ — без лишнего усложнения, но уже с хорошим температурным уровнем и нормальной листовой технологичностью.
Как выбрать толщину ПФГ ТУ
Выбор толщины зависит от геометрии узла, нужной жесткости детали и требований к тепловому режиму. Тонкие листы чаще берут под точные прокладки и дистанционные элементы, средние толщины — под стандартные жесткие шайбы и прокладки, а толстые — уже как листовую заготовку под механическую обработку и крупные конструкционные детали.
- 0,10-0,50 мм — точные прокладки, тонкие изоляционные детали и дистанционные элементы.
- 0,60-3,00 мм — стандартные жесткие прокладки, шайбы, перегородки, детали аппаратов и машин.
- 4,00-10,00 мм — усиленные листовые заготовки под раскрой и механическую обработку.
- 15,00-30,00 мм — массивные опорные и конструкционные электроизоляционные элементы.
ПФГ или ПФК: что выбрать
ПФГ и ПФК — две соседние флогопитовые марки ТУ. Если нужна базовая рабочая марка на флогопите, обычно достаточно ПФГ. Если же узел тяжелее по температуре, нужен более высокий кратковременный режим и более сильные электрические показатели, имеет смысл переходить на ПФК.
| Параметр | ПФГ ТУ | ПФК ТУ |
|---|---|---|
| Связующее | Глифталевое | Кремнийорганическое |
| Материал и диапазон поставки | флогопитовая слюдяная бумага; глифталевое связующее; 0,10–10,00 мм, свыше 10,00 до 50,0 мм — по специальному заказу и согласованию. | |
| Электрическая прочность | Не менее 15 кВ/мм | Не менее 20 кВ/мм |
| Прочность при изгибе | Не менее 100 МПа | Не менее 140 МПа |
Сравнение и выбор
| Параметр | ПФГ ТУ | ПФК ТУ |
|---|---|---|
| Связующее | Глифталевое | Кремнийорганическое |
| Длительная температура | Не менее 650 °C | Не менее 700 °C |
| Кратковременная температура | Не менее 900 °C | Не менее 1000 °C |
| Электрическая прочность | Не менее 15 кВ/мм | Не менее 20 кВ/мм |
| Прочность при изгибе | Не менее 100 МПа | Не менее 140 МПа |

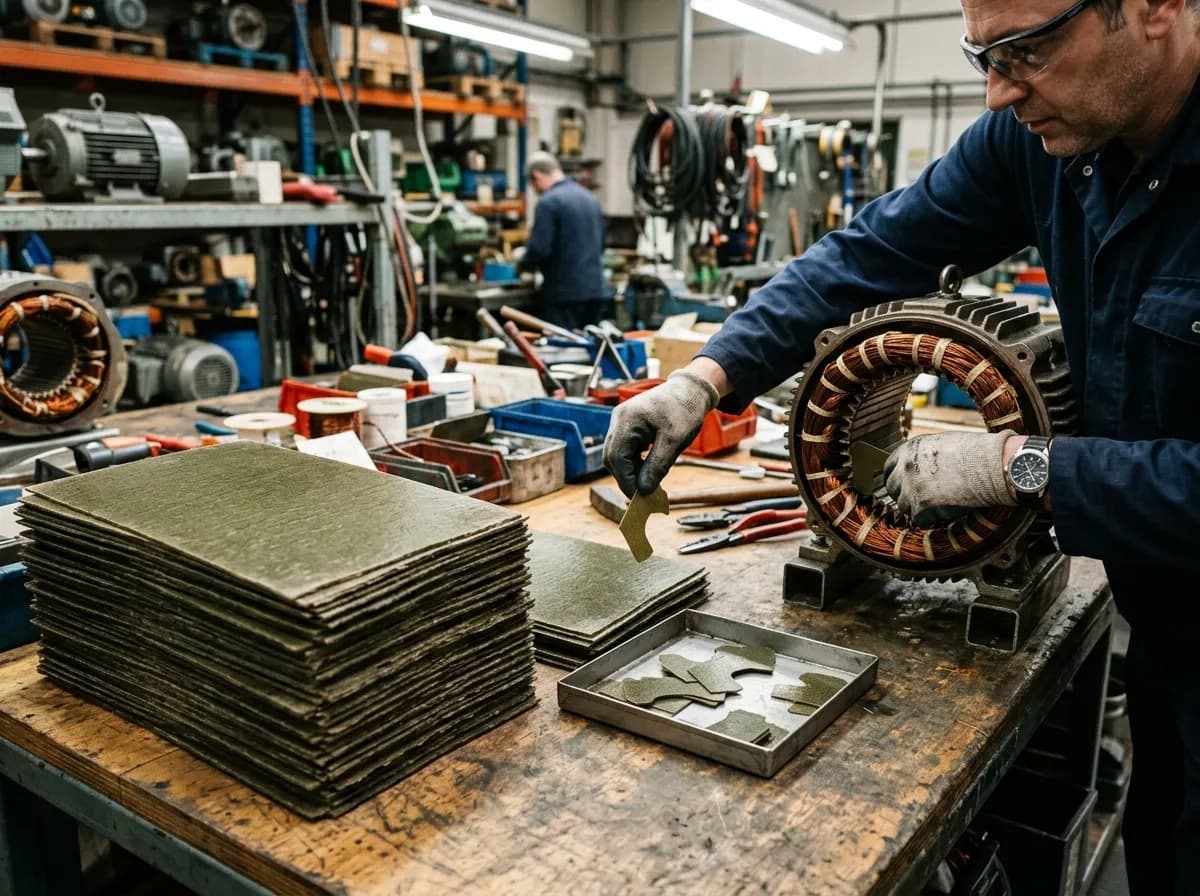

Применение ПФГ
Прокладочный миканит используют для жёстких плоских электроизоляционных деталей: прокладок, шайб, пластин и разделительных элементов. Назначение конкретной марки проверяют по документации узла и нормативному исполнению.
Материал раскраивают на жёсткие прокладки, пластины и шайбы, когда ПФГ по ТУ соответствует требованиям узла. Для ремонта проверяют прежнюю марку, для новой детали — проект.
ПФГ по ТУ и ПФГ по ГОСТ не считаются одним товаром без сопоставления документов. Чертёж или описание узла помогает провести эту границу до выбора размеров.
Для Екатеринбурга можно направить запрос на миканит прокладочный пфг по ту. Основанием может быть спецификация, чертёж или описание функции детали.
Цена рассчитывается по согласованной марке, размерам и количеству. общие контактные сведения доступны в контактах поддомена.
Где применяется ПФГ ТУ
ПФГ ТУ применяют для жестких электроизоляционных прокладок, шайб, дистанционных элементов и листовых заготовок в электрических машинах, аппаратах, нагревательных приборах и других узлах с повышенной температурой. Марка уместна там, где уже нужна флогопитовая основа, но конструкция еще не требует более тяжелого исполнения ПФК.
На практике ПФГ часто становится той самой “основной рабочей маркой”, с которой удобно начинать подбор прокладочного миканита по ТУ. Она закрывает большинство типовых задач по флогопитовой жесткой изоляции и при этом сохраняет понятную логику выбора для снабжения и производства.
Документы и полное исходное описание
Для поставки сверяют ТУ, марку, толщину и документ качества. Номер ТУ публично не указывается.
Как обозначать и заказывать ПФГ ТУ
При заказе обычно указывают марку, толщину, формат листа и стандарт. Для стандартной поставки можно использовать такую запись:
Миканит ПФГ 1,50 600×1000 по техническим условиямМиканит ПФГ 3,00 1000×1200 по техническим условиямМиканит ПФГ 20,00 500×600 по техническим условиям— только по спецзаказу
Если требуются полосы, карты, нестандартные форматы или детали по чертежу, это согласовывается отдельно. Паспорт качества оформляется на партию, а параметры поставки и раскроя лучше сразу обсуждать под конкретную задачу.
Заказать ПФГ ТУ
Купить ПФГ ТУ можно как листами стандартного формата, так и в виде раскроенных заготовок. Если задача пока не до конца определена, ПФГ удобно использовать как отправную точку подбора: по ней легче понять, достаточно ли базовой флогопитовой марки или для узла сразу нужен переход на ПФК.
Что можно написать в заявке
Укажите известные параметры в свободной форме. Если они неизвестны, опишите узел и задачу.
- ✓ марка и документ
- ✓ назначение детали
- ✓ толщина и формат
- ✓ количество или чертёж
Территория поставки: Свердловская область
Для расчёта укажите населённый пункт и предпочтительный способ получения: терминал транспортной компании или адрес получателя. Если груз нужен в другом регионе, укажите его в сообщении.
Срок изготовления или готовности материала и срок перевозки согласуем отдельно. Получение заказа — через транспортную компанию. Стоимость, срок и способ получения согласуем при заказе. Возможность, место и время встречи с представителем согласуйте заранее.
