Исполнение ТУ
ФМГА: что это за формовочный миканит
ФМГА — формовочный миканит на основе мусковита. В качестве связующего используется глифталевая смола; для марки предусмотрено пониженное содержание связующего. На этой странице показано исполнение по ТУ, поэтому его характеристики не переносят автоматически на материал по другому документу.
ФМГА по ТУ — формовочный электроизоляционный лист, которому при нагреве придают конфигурацию детали. Нормативную идентичность проверяют до просмотра толщин.
- Основа
- мусковит
- Связующее
- глифталевая смола
- Документ
- ТУ
Основные форматы листа — 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу.

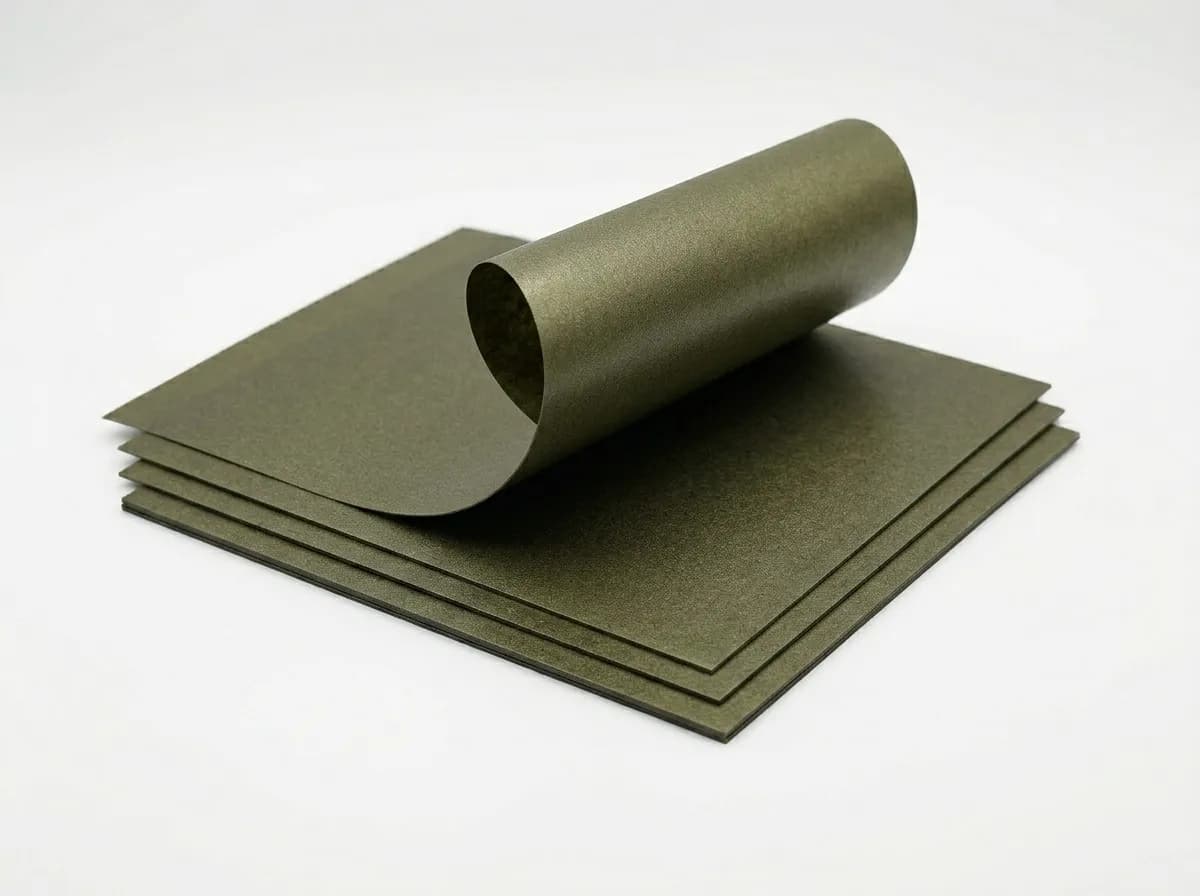

Миканит формовочный ФМГА по техническим условиям — листовой электроизоляционный материал для изготовления формованных деталей. Его основа — слюдяная бумага из мусковита, соединённая глифталевым связующим. Стеклоткань в конструкции этой марки не предусмотрена.
Буква «А» в обозначении ФМГА указывает на пониженное содержание связующего по сравнению с ФМГ. Она не обозначает армирование. При заказе важно сохранять полную марку и указывать применяемые технические условия, потому что буквенное обозначение, документ и паспорт партии рассматриваются вместе.
Что означает марка ФМГА
- Ф — формовочный миканит: материал выбирают для деталей, которым придают требуемую форму в технологическом процессе.
- М — мусковитовая основа.
- Г — глифталевое связующее.
- А — пониженное содержание связующего относительно ФМГ.
Расшифровка марки не заменяет нормативный документ. Она помогает проверить, что в заявке не перепутаны вид слюдяной основы, тип связующего и исполнение материала. Утверждение «ФМГА армирован стеклотканью» для этой карточки является ошибочным.
ФМГ и ФМГА: в чём различие
Подтверждённые сведения для выбора
| Форма поставки | Лист |
|---|---|
| Основа | Слюдяная бумага из мусковита |
| Связующее | Глифталевое |
| Значение буквы «А» | Пониженное содержание связующего по сравнению с ФМГ |
| Стеклоткань | Не предусмотрена конструкцией марки |
| Опубликованный ряд толщин | 0,10; 0,125; 0,20; 0,25; 0,30; 0,40; 0,50; 0,60; 0,70; 0,80; 0,90; 1,0; 1,2; 1,5; 2,0; 3,0; 4,0; 5,0 мм |
| Опубликованные форматы | 600×1000 и 1000×1200 мм |
| Нормативная проверка | Применяемые технические условия и паспорт конкретной партии |
Числовые показатели из ГОСТ 6122-75 нельзя автоматически выдавать за требования карточки «по ТУ». Температуру, электрическую и механическую прочность, плотность, допуски и режим формования подтверждают по документу конкретной поставки. Эти данные включают в коммерческое предложение и паспорт только после сверки источника.
Для каких деталей рассматривают ФМГА
ФМГА рассматривают для формованных электроизоляционных деталей, когда эта марка указана в проектной документации, ремонтной спецификации или согласованном техническом задании. Назначение готовой детали должно быть связано с её геометрией, способом изготовления и требованиями узла.
Само обозначение материала не подтверждает применение в конкретном двигателе, генераторе или трансформаторе. Мощность оборудования, количество пусков и наличие частотного преобразователя не образуют универсального правила выбора ФМГА.
При ремонте полезны прежний паспорт, маркировка снятой детали, фотография узла и данные об условиях работы. При новом проектировании исходным документом служит чертёж или спецификация с требованиями к материалу и готовой детали.
Что передать для расчёта
- полную марку ФМГА и применяемые технические условия;
- толщину и формат листа;
- чертёж заготовки или готовой детали;
- количество листов, массу или число деталей;
- требования к раскрою, формованию и контролю;
- пример прежнего паспорта, если поставка повторная.
Купить миканит формовочный ФМГА
Для расчёта направьте спецификацию или чертёж в ООО «ИзолитПром». Цена и условия поставки относятся к согласованной толщине, формату и объёму. Телефон: +7 (953) 585-20-07, электронная почта: 2852007@bk.ru.
Состав и строение материала
Основу листа формирует слюдяная бумага из мусковита. Это принципиально отличается от описания через щипаную слюду: для ФМГА по рассматриваемым техническим условиям на сайте должна указываться именно бумажная слюдяная основа.
Глифталевое связующее соединяет слюдяную бумагу в лист и участвует в поведении материала при формовании. Для исполнения с буквой «А» важно не добавление отдельной тканевой подложки, а пониженное содержание связующего по сравнению с ФМГ.
Стеклоткань не входит в подтверждённое описание конструкции ФМГА. Поэтому наличие буквы «А» нельзя использовать как основание для обещаний повышенной механической прочности, увеличенного ресурса или пригодности для конкретной мощности двигателя.
Толщины ФМГА по ТУ
Каталожный ряд этого исполнения: 0,1–5 мм. Другой размер или изготовление детали согласуют отдельно по чертежу.
Характеристики ФМГА: ТУ
Значения относятся только к выбранному документу. Для ТУ числовые показатели не подменяются справочными значениями ГОСТ.
| Слюдяная основа | мусковит |
|---|---|
| Связующее | глифталевая смола |
| Содержание связующего | пониженное содержание связующего |
| Доля слюды | по применяемому ТУ и документу качества |
| Доля связующего | по применяемому ТУ и документу качества |
| Летучие вещества | по применяемому ТУ и документу качества |
| Нормативное исполнение | ТУ |
| Проверяемый признак | ФМГ | ФМГА |
|---|---|---|
| Основа | Мусковитовая слюдяная основа | Слюдяная бумага из мусковита |
| Связующее | Глифталевое | Глифталевое |
| Буква «А» | Отсутствует | Пониженное содержание связующего |
| Стеклоткань | Не следует выводить из обозначения | В конструкции ФМГА не предусмотрена |
| Выбор | По проекту, применяемому документу и паспорту партии, а не по внешнему сходству листов | |
ФМГ и ФМГА нельзя автоматически заменять друг другом только по совпадению толщины. Различие в содержании связующего может быть значимо для технологии получения детали, поэтому замену согласуют с конструкторской и технологической службой заказчика.
Сравнение и выбор ФМГА
Сначала проверяют документ, затем марку, толщину, вид слюды и связующее. Совпадение толщины не делает разные исполнения взаимозаменяемыми.
Сначала подтверждают ФМГА и применяемые технические условия, затем согласуют форму детали, толщину заготовки и обработку. Документ и конструкция проверяются раньше толщины и формата.
Для расчёта передают полную марку, документ, чертёж, размеры, количество и требования к готовому изделию. После этого офис рассчитывает конкретную заготовку, обработку и объём.
Краткая схема связывает конструкцию листа с формованной деталью. Показатели и допуски относятся к выбранному документу и партии.
| Параметр | ТУ | ГОСТ 6122-75 |
|---|---|---|
| Каталожный ряд | 0,1–5 мм | 0,15–1,5 мм |
| Слюдяная основа | мусковит | мусковит |
| Связующее | глифталевая смола | глифталевая смола |
| Доля слюды | по применяемому ТУ и документу качества | 86–92 % |
| Числовые показатели | по применяемому ТУ и документу качества | по таблицам ГОСТ для марки и толщины |
Как выбрать толщину и формат
Толщину выбирают по чертежу и расчёту изоляционного узла. Номинальная толщина листа не равна автоматически толщине готовой формованной детали: результат зависит от конструкции пакета, технологии, давления, числа слоёв и заданных допусков.
- укажите номинальную толщину и допустимое отклонение;
- отдельно задайте размеры листа, заготовки и готовой детали;
- приложите радиусы, отверстия, пазы и другие элементы геометрии;
- сообщите, требуется ли раскрой или изготовление по чертежу;
- зафиксируйте применяемые ТУ и требования к паспорту партии.
Если известна только старая деталь, сначала восстанавливают её функцию и полное обозначение материала. Подбор по одному цвету, толщине или общему слову «миканит» недостаточен.

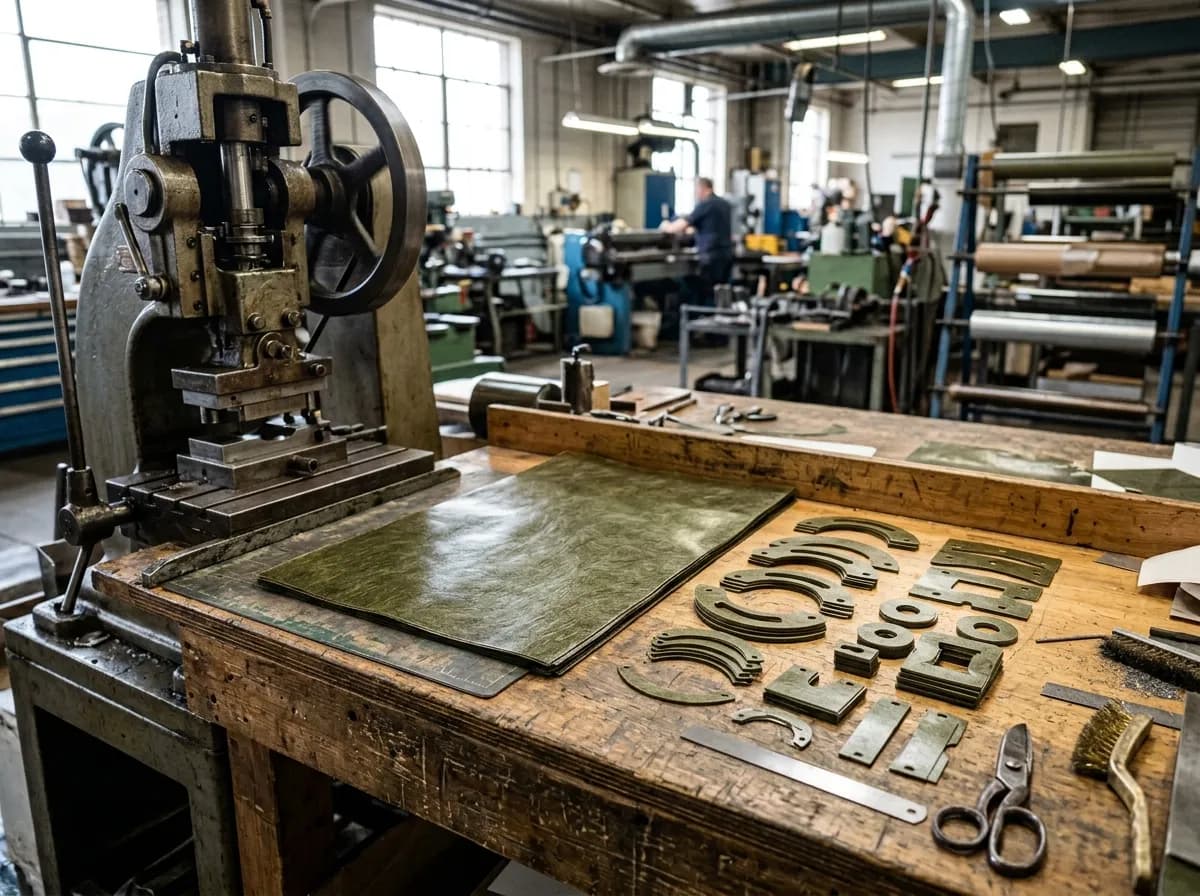

Применение ФМГА
Марку применяют для электроизоляционных деталей, которым при изготовлении придают объёмную форму. При замене материала проверяют конструкторскую документацию узла, условия формования и нормативное исполнение.
Материал рассматривают для формованных электроизоляционных деталей, если ФМГА указан в проекте и подтверждён документами поставки. Для новой конструкции опираются на проект, при ремонте — на прежнюю спецификацию.
Буква А в обозначении ФМГА указывает на пониженное содержание связующего по сравнению с ФМГ. Если данных мало, сначала уточняют технологию, не объявляя материал аналогом заранее.
Екатеринбургский офис принимает запросы предприятий на миканит формовочный фмга по ту по спецификации или чертежу.
Ответ формируется после сверки марки, документа, размеров и количества. Условия поставки относятся к выбранной позиции.
Формование и обработка
Конкретный режим нагрева, выдержки, давления и охлаждения относится к технологии изготовителя детали и применяемому документу. На странице не устанавливается универсальная температура формования для всех толщин и видов оснастки.
Перед серийным изготовлением проверяют пробную заготовку: отсутствие расслоения, соответствие геометрии, состояние кромок и достижение требуемой толщины готовой детали. Возможность резки, сверления или фрезерования согласуют с учётом толщины и чертежа.
ФМГА не следует выбирать ради предположительного «армирующего» эффекта. Если проекту действительно нужна тканевая подложка, требуется другая конструкция материала с прямым подтверждением стеклоткани в её обозначении и документе.
Документы и полное исходное описание
Для поставки сверяют ТУ, марку, толщину и документ качества. Номер ТУ публично не указывается.
Документы и входной контроль
В заявке, счёте, паспорте и маркировке должна сохраняться одна и та же полная запись марки. До запуска в производство сверяют документ поставки, толщину, формат, количество, состояние поверхности и требования к готовой детали.
Паспорт партии должен относиться именно к отгружаемому материалу. Если в старой спецификации ФМГА был ошибочно описан как армированный, расхождение нужно снять до заказа, а не переносить в новый документ.
При входном контроле используют методы и нормы, предусмотренные согласованным документом. Сайт помогает сформировать запрос, но не заменяет паспорт партии, чертёж и утверждённую технологическую инструкцию заказчика.
Что можно написать в заявке
Укажите известные параметры в свободной форме. Если они неизвестны, опишите узел и задачу.
- ✓ полная марка и документ
- ✓ назначение и форма детали
- ✓ размеры заготовки и изделия
- ✓ количество и чертёж
