Миканит формовочный ФФГ по ТУ в Екатеринбурге

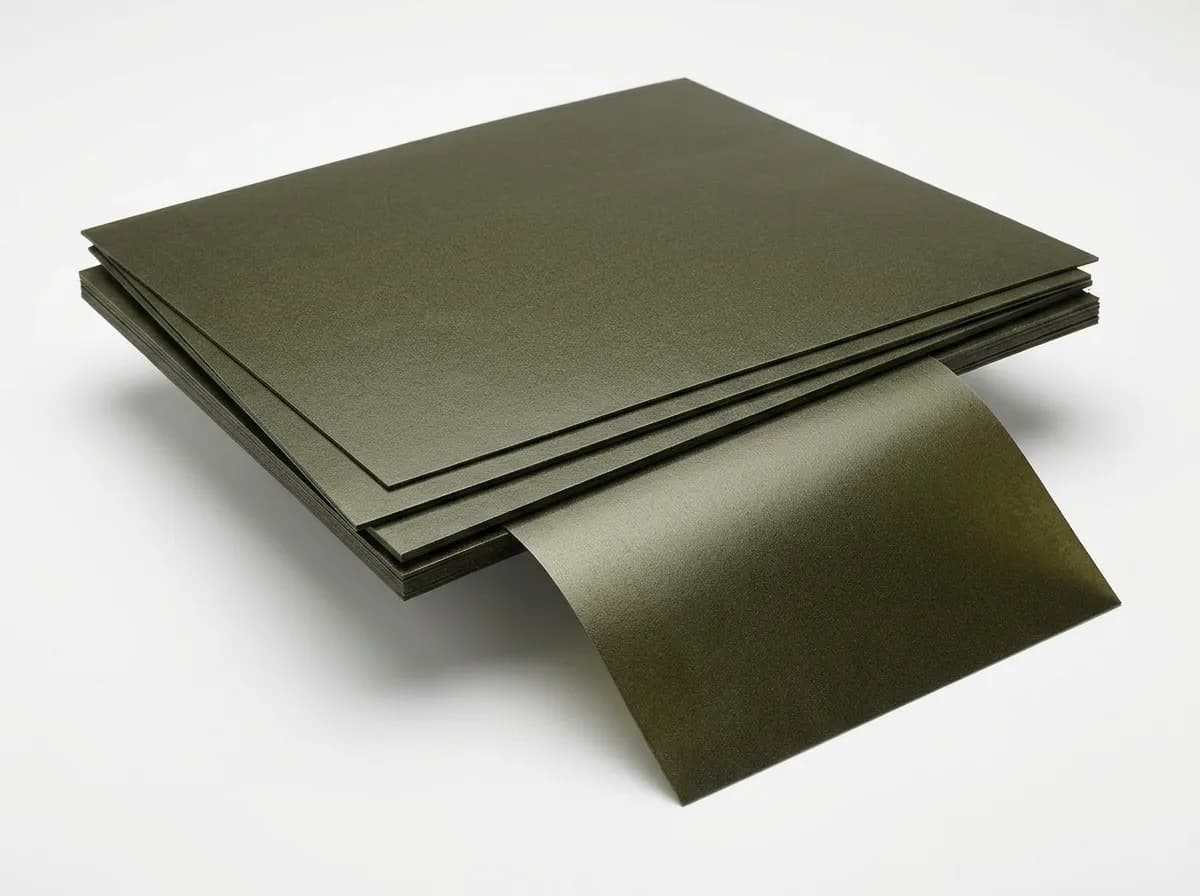

Миканит формовочный ФФГ по техническим условиям — гибкий листовой электроизоляционный материал на основе флогопитовой слюдяной бумаги, пропитанной глифтальевым связующим, без стеклотканевого армирования. Применяется для пазовая изоляция обмоток электрических машин среднего типа: асинхронные двигатели 2АИ, 4А, 5А серий мощностью 30–500 кВт, синхронные генераторы ГСФ/СГ, статорные обмотки станочных электродвигателей. По ТУ рабочая температура 500–550 °C длительно и 700 °C кратковременно, прочность на изгиб ≥100 МПа. Купить миканит формовочный ФФГ — ООО «ИзолитПром», Красноярск: ряд толщин 0,10–5,0 мм, паспорт с клеймом по техническим условиям, доставка по России.

Что означает марка ФФГ

Расшифровка букв по разделу 1.1 по техническим условиям:

• Ф (первая) — формовочный (тип миканита, гибкий при нагреве, запрессовывается в паз или каркас)
• Ф — флогопит (тип слюдяной основы по ГОСТ 3028-78)
• Г — глифтальевое связующее (класс нагревостойкости F (155 °C))

ФФГ в обмоточной изоляции асинхронных двигателей

ФФГ — базовая глифталевая марка формовочного миканита, предназначенная для пазовой изоляции статорных обмоток асинхронных двигателей серий 2АИ, 4А, 5А. Флогопитовая основа даёт температурный предел 500–550 °C длительно — этого достаточно для стандартных режимов работы машин мощностью 30–500 кВт. Глифталь при запрессовке в обмоточный паз пластифицируется при 120–150 °C и после отверждения образует жёсткую форму, совпадающую с геометрией пазовой щели. В серийном производстве электромашин ФФГ применяется как основной пазовый изолятор уже свыше 40 лет — с момента перехода промышленности на систему ЕСКД и стандартизации марок по ГОСТ 6122-75.

Связующее: глифталь

Глифталь — синтетическая алкидная смола, класс нагревостойкости F (155 °C). В формовочном миканите глифталь при нагреве до 120–150 °C пластифицируется, что позволяет формовать лист в паз или на оправку. После остывания связующее твердит структуру с сохранением геометрии. Технологически самое простое связующее линейки — совместимо со стандартным прессовым и пропиточным оборудованием без специальных настроек.

Технические параметры ФФГ

Стандарт	по техническим условиям
Слюда	Щипаный флогопит по ГОСТ 3028-78
Связующее	Глифтальевое, ≤10 %
Плотность	2,05–2,15 г/см³
Длительная рабочая температура	500–550 °C
Кратковременная температура	700 °C
Прочность на изгиб	≥100 МПа
Электрическая прочность	≥16 кВ/мм
Класс связующего	F (155 °C)
Толщины (нормативный ряд)	0,10; 0,15; 0,20; 0,25; 0,30; 0,40; 0,50; 0,60; 0,70; 0,80; 0,90; 1,00; 1,5; 2,0; 3,0; 4,0; 5,0 мм
По спецзаказу	до 120,0 мм (п. 1.5 ТУ)
Минимальные размеры по ТУ	≥500×600 мм

Историческая роль ФФГ в советском электромашиностроении

ФФГ стал первой массовой маркой формовочного миканита в СССР после введения ГОСТ 6122-75. До этого пазовая изоляция электромашин выполнялась из щипаного миканита на шеллаке — технологически более сложного материала с высоким процентом брака при запрессовке. Переход на ФФГ (слюдяная бумага + глифталь) позволил заводам НЭВЗ, Уралэлектро, Электросила выйти на серийные объёмы производства асинхронных двигателей АО, АОЛ, А в сотни тысяч штук в год. Сегодня ФФГ — стандарт де-факто для серийного массового электромашиностроения в СНГ.

Сравнение 11 марок формовочного миканита по техническим условиям

Марка	Слюда	Связующее	Арм.	Длит. t°	Изгиб
ФФГ	Флогопит	Глифталь	—	500–550 °C	≥100 МПа
ФФГА	Флогопит	Глифталь	стеклоткань	500–550 °C	≥120 МПа
ФФК	Флогопит	Силикон	—	700–750 °C	≥110 МПа
ФФКА	Флогопит	Силикон	стеклоткань	700–750 °C	≥130 МПа
ФФП	Флогопит	Полиэфир	—	600–650 °C	≥100 МПа
ФФПА	Флогопит	Полиэфир	стеклоткань	600–650 °C	≥120 МПа
ФМГ	Мусковит	Глифталь	—	500 °C	≥100 МПа
ФМГА	Мусковит	Глифталь	стеклоткань	500 °C	≥120 МПа
ФМК	Мусковит	Силикон	—	550 °C	≥110 МПа
ФМП	Мусковит	Полиэфир	—	500 °C	≥100 МПа
ФМПА	Мусковит	Полиэфир	стеклоткань	500 °C	≥120 МПа

Технология укладки ФФГ в паз
