Обзор
Основные форматы листа — 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу.
Миканит КФП 0,125 мм: краткий ответ

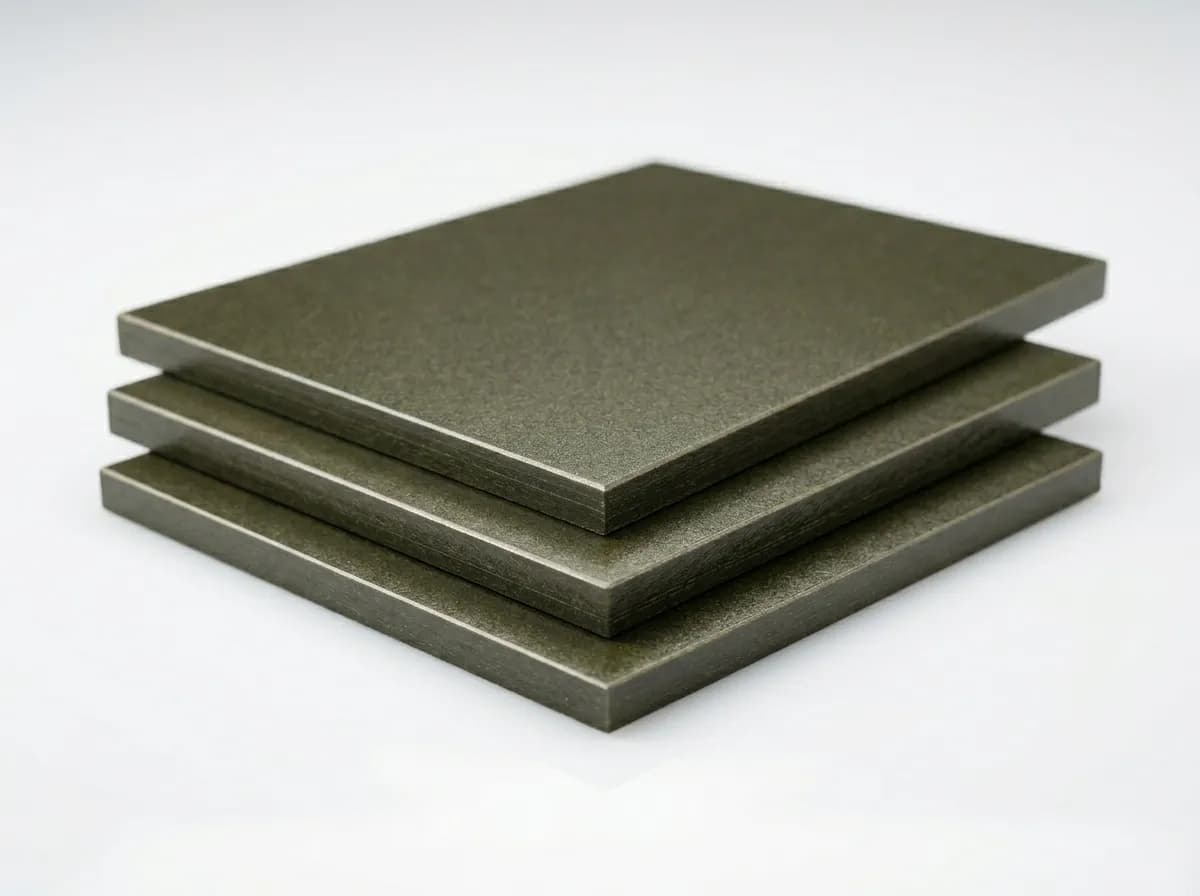

Открыта карточка коллекторного миканита КФП по ТУ номинальной толщиной 0,125 мм. В каталоге указаны листовые форматы 600×1000 и 1000×1200 мм. Другой размер, иную толщину или деталь по чертежу можно запросить как спецзаказ; возможность изготовления подтверждается после рассмотрения заявки.
Толщина 0,125 мм занимает позицию 2 из 24 в линейке этой марки на сайте. Ближайшие номиналы для сравнения: 0,1 и 0,2 мм. Переход к соседней карточке меняет номинал товара, но не подтверждает взаимозаменяемость.
У открытой позиции толщина 0,125 мм, а справочный диапазон одноимённой марки по ГОСТ 2196-75 — 0,40–1,50 мм. Совпадение или несовпадение толщины с этим диапазоном само по себе не подтверждает характеристики исполнения по ТУ: для приёмки используют документ конкретной поставки.
Что означает марка КФП
КФП — полиэфирная марка коллекторного миканита. По ГОСТ 2196-75 ей соответствует тип 12, длительно допустимая температура типа 155 °C и толщина 0,40–1,50 мм. Для исполнения по ТУ точные показатели подтверждаются отдельно.
КФП и КФП-1 объединяет полиэфирное связующее; индекс «1» у КФП-1 указывает на уменьшенную усадку, а не на армирующий материал.
Марка, толщина и нормативный документ рассматриваются вместе. Если в проекте или ремонтной ведомости есть полное обозначение материала, перенесите его в заявку без сокращений. Подбор только по похожему названию или одному показателю не подтверждает замену.
Характеристики
Характеристики открытой позиции
| Материал | Миканит коллекторный КФП по ТУ |
|---|---|
| Текущая толщина | 0,125 мм |
| Позиция среди номиналов | 2 из 24 |
| Представленные форматы | 600×1000 и 1000×1200 мм |
| Форма поставки | Листы; возможность изготовления деталей по чертежу |
| Другие размеры и толщины | Возможность изготовления — по согласованию |
| Документ поставки | По ТУ; параметры партии подтверждаются паспортом или документом качества |
На странице не подставляются усреднённые температура, плотность, механическая или электрическая прочность соседних материалов. Если показатель важен для проекта, укажите его вместе с методом контроля или ссылкой на норматив — тогда ответ можно привязать к документу конкретной поставки.
Открыть нормативную справку по одноимённой марке
Справочно: одноимённая марка по ГОСТ
КФП — полиэфирная марка коллекторного миканита. По ГОСТ 2196-75 ей соответствует тип 12, длительно допустимая температура типа 155 °C и толщина 0,40–1,50 мм. Для исполнения по ТУ точные показатели подтверждаются отдельно.
Справочно по ГОСТ: КФП изготавливают из щипаного флогопита с полиэфирной смолой. Обозначение марки не подтверждает дополнительный армирующий слой.
| Слюдяная основа по ГОСТ | Щипаный флогопит |
|---|---|
| Связующее по ГОСТ | Полиэфирная смола |
| Тип / обозначение по ГОСТ | тип 12; Не установлено обозначением марки |
| Температура типа по ГОСТ | 155 °C |
| Толщина по ГОСТ 2196-75 | 0,40–1,50 мм |
| Электрическая прочность по ГОСТ | не менее 19 кВ/мм |
Эта таблица помогает идентифицировать одноимённую марку и сравнить обозначения. Она не является паспортом товара по ТУ и не переносит значения ГОСТ на любую коммерческую партию автоматически.
Применение
Применение и границы выбора
КФП применяют как межламельную изоляцию коллекторов при соответствии марки проекту. Толщину, допуски и контур детали выбирают по чертежу, а не только по названию категории.
Коллекторный миканит рассматривают для электроизоляционных прокладок между коллекторными пластинами. Пригодность конкретной позиции зависит от документации машины, геометрии узла, режима работы, технологии сборки и требований к приёмке.
Для ответственного ремонта материал согласуют с конструкторской или технологической службой. При подборе по образцу передают не только его габариты, но и известное обозначение, место установки и требования к готовой детали: внешнее сходство листов не доказывает одинаковый состав и свойства.
Сравнение
Как выбрать толщину и формат
Толщина 0,125 мм относится к тонким вариантам каталога. В заявке особенно полезно указать, нужен ли целый лист или готовый контур, как будет контролироваться геометрия и в каком виде материал должен поступить на участок. Эти сведения позволяют согласовать упаковку, обработку и допуски без предположений о назначении детали.
Толщина 0,125 мм занимает позицию 2 из 24 в линейке этой марки на сайте. Ближайшие номиналы для сравнения: 0,1 и 0,2 мм. Переход к соседней карточке меняет номинал товара, но не подтверждает взаимозаменяемость.
Форматы 600×1000 и 1000×1200 мм показаны как варианты листа. Для полосы, сегмента, шайбы или другой детали приложите размеры, количество, допуски, требования к кромке и отверстиям. Следует различать размер исходной заготовки и контрольный размер готовой детали после обработки.
Фраза «по спецзаказу» означает этап технологического и коммерческого согласования, а не обещание любого размера со склада. Минимальная партия, срок, упаковка и доступный комплект документов подтверждаются в ответе на заявку.
Сравнение с другими вариантами
КФП и КФП-1 объединяет полиэфирное связующее; индекс «1» у КФП-1 указывает на уменьшенную усадку, а не на армирующий материал.
Толщина 0,125 мм занимает позицию 2 из 24 в линейке этой марки на сайте. Ближайшие номиналы для сравнения: 0,1 и 0,2 мм. Переход к соседней карточке меняет номинал товара, но не подтверждает взаимозаменяемость.
Сравнивать карточки безопасно по марке, номинальной толщине, формату и нормативному документу. Температурное, электрическое или механическое значение включают в сравнение только при одинаковом основании и документальном подтверждении для рассматриваемого исполнения.
Открыть пояснение по документам и приёмке
Документы и подтверждение параметров
ГОСТ используется для справочного сопоставления марки. При закупке исполнения по ТУ необходимо получить применяемый документ или паспорт с характеристиками предлагаемого материала.
Карточка относится к поставке по ТУ. Полный внутренний файл технических условий публично не размещается; доступный комплект подтверждений запрашивают при согласовании заказа. Одноимённые данные ГОСТ выше подписаны как справка и не являются паспортом партии по ТУ.
В документе качества проверяют наименование продукции, партию, номинальную толщину, размеры, предусмотренные результаты контроля и ссылку на применяемый документ. Если нужен входной контроль по собственной методике, его условия передают до изготовления.
Документы
Что можно указать в заявке
Можете указать в заявке марку КФП, толщину 0,125 мм, размер листа или детали, количество, требования к допускам и документам. Если известен только узел или чертёж, приложите его — уточним возможность изготовления и параметры поставки.
- полное обозначение и нормативный документ, если они заданы проектом;
- толщину 0,125 мм и допустимое отклонение;
- формат листа либо контур готовой детали;
- количество и предпочтительную единицу поставки;
- требования к паспорту, контролю и приёмке.
Если часть данных неизвестна, её можно прямо отметить в сообщении. Это безопаснее, чем переносить случайную цифру из другой марки или старого описания.
