Материал и его исполнения
Жёсткий лист состоит из слюдяной основы и связующего, установленного для конкретной марки. Именно поэтому при закупке записывают КФШ, КФГ, КФП, КФА или КМС полностью, вместе с ГОСТ либо ТУ, если документ известен.
Общая категория помогает увидеть варианты, но не заменяет документацию на позицию. Численные показатели берут из применимого документа, а сведения разных нормативных систем держат раздельно.
Что важно знать до выбора марки
Это краткая памятка. Полные характеристики и таблицы ниже сохранены из основного описания категории без сокращения.
- Назначение
- Межламельная изоляция и детали коллекторных узлов электрических машин.
- Марки
- КФШ, КФШ-1, КФГ, КФГС, КФП, КФП-1, КФА и КМС.
- Документы
- Применяемые ТУ для каталожных ТУ-исполнений; сведения ГОСТ приведены отдельно как справочные.
- Форма поставки
- Лист, заготовка или деталь по чертежу после согласования материала и геометрии.
- Специальный заказ
- Другие толщины и размеры можно запросить без заранее установленного максимального значения.
Характеристики и полное техническое описание
Ниже сохранено полное техническое описание основной категории: таблицы, марки, данные ГОСТ и ТУ показаны без сокращения.

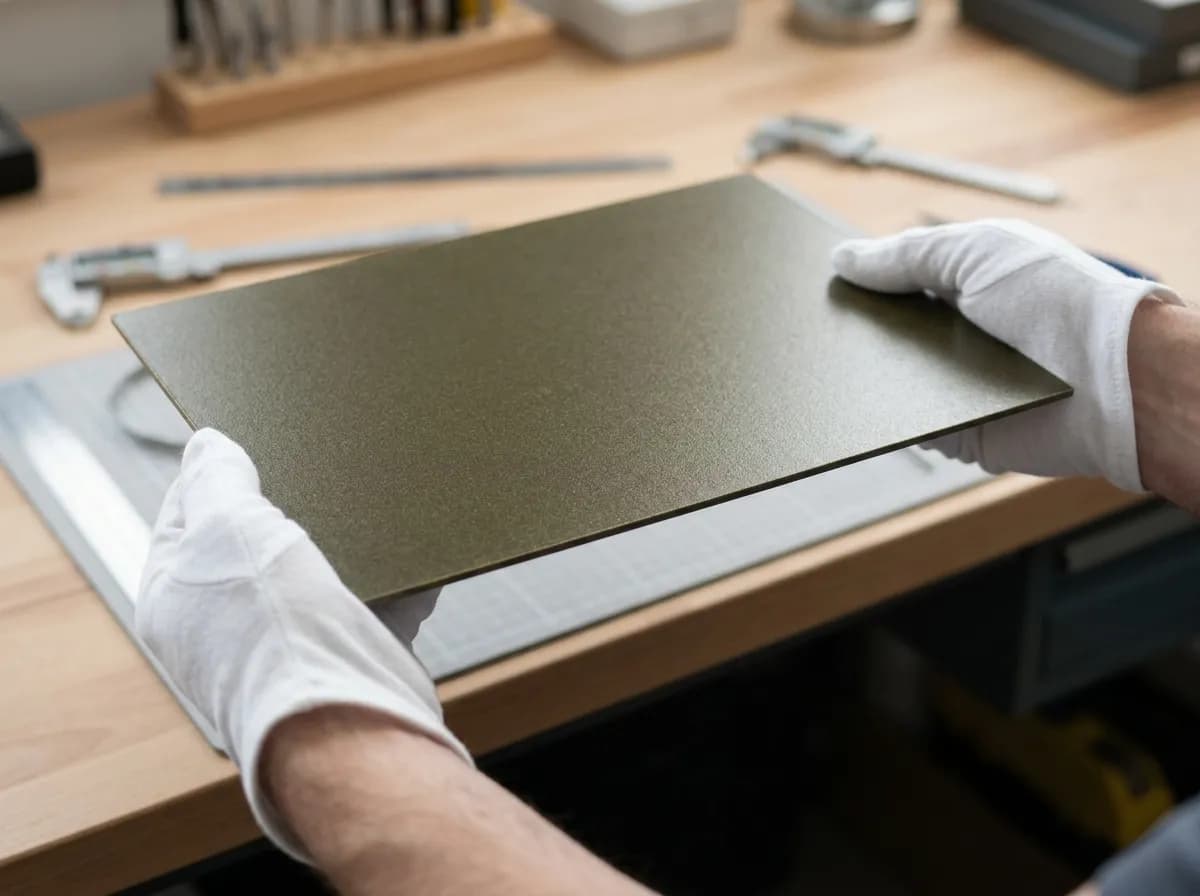

Миканит коллекторный — жёсткий прессованный электроизоляционный материал на основе слюды.
Из листов изготавливают межламельные прокладки и детали для коллекторов электрических машин. В таком узле особенно важны марка материала, стабильность толщины и соответствие документации.
Межламельная изоляция коллекторов
Листы и детали по чертежу
ГОСТ 2196-75 и ТУ
толщина по согласованию
Для марок по ГОСТ 2196-75 основой служит щипаный флогопит. Пластинки слюды соединяют связующим и прессуют в плотный лист. Состав связующего, тип материала, усадка, допустимая температура и нормативный ряд толщин зависят от марки.
Исполнения по ТУ рассматриваются отдельно: их точные показатели подтверждаются документом на предлагаемую продукцию. На странице представлены восемь направлений по ТУ, включая КМС.
Состав и марки
Коллекторный миканит состоит из слюдяной бумаги и связующего. После прессования получается жёсткий калиброванный лист, из которого изготавливают межламельные прокладки и другие детали. Одинаковая толщина ещё не делает марки взаимозаменяемыми: при выборе важны вид слюды, связующее, усадка, электрические и температурные показатели.
Флогопитовая либо мусковитовая — в зависимости от марки
Шеллачное, глифталевое, полиэфирное и другие исполнения по ТУ
Материал с нормируемыми составом и характеристиками
Изделие по заданным размерам или чертежу
Марки по ТУ
В таблице приведён фактический состав восьми марок из ТУ. КМС здесь не является материалом с неизвестными характеристиками: для него установлены мусковитовая основа, кремнийорганическое связующее и собственная строка норм.
| Марка | Слюдяная основа | Связующее | Особенность исполнения |
|---|---|---|---|
| КФШ | Флогопитовая слюдяная бумага | Шеллачное | — |
| КФШ-1 | Флогопитовая слюдяная бумага | Шеллачное | Пониженная усадка |
| КФГ | Флогопитовая слюдяная бумага | Глифталевое | — |
| КФГС | Флогопитовая слюдяная бумага | Глифталевое | Нагревостойкое исполнение специального назначения |
| КФП | Флогопитовая слюдяная бумага | Полиэфирное | — |
| КФП-1 | Флогопитовая слюдяная бумага | Полиэфирное | Пониженная усадка |
| КФА | Флогопитовая слюдяная бумага | Аммоний фосфорнокислый двузамещённый | — |
| КМС | Мусковитовая слюдяная бумага | Кремнийорганическое | — |
Индекс 1 у КФШ-1 и КФП-1 означает исполнение с пониженной усадкой. Для КФГС в ТУ указано нагревостойкое исполнение специального назначения. Эти обозначения не говорят об армировании стеклотканью.
Справочно: марки по ГОСТ 2196-75
ГОСТ и ТУ — разные нормативные слои. Следующая таблица сохранена как справочная для стандартных марок по ГОСТ 2196-75; её значения нельзя переносить на продукцию по ТУ. Марка КМС в ГОСТ 2196-75 отсутствует.
| Марка | Справочные данные ГОСТ 2196-75 |
|---|---|
| КФШ | Тип 11; флогопит и шеллак; 130 °C; 0,40–1,50 мм |
| КФШ-1 | Тип 11; флогопит и шеллак; уменьшенная усадка; 130 °C; 0,70–1,50 мм |
| КФГ | Тип 11; флогопит и глифталевая смола; 130 °C; 0,40–1,50 мм |
| КФГС | Тип 14; термостойкий флогопит и глифталевая смола; 130 °C; 0,40–0,60 мм |
| КФП | Тип 12; флогопит и полиэфирная смола; 155 °C; 0,40–1,50 мм |
| КФП-1 | Тип 12; флогопит и полиэфирная смола; уменьшенная усадка; 155 °C; 0,70–1,50 мм |
| КФА | Тип 13; термостойкий флогопит на фосфате диаммония; свыше 180 °C; 0,70–1,20 мм |
| КМС | В ГОСТ 2196-75 марка отсутствует |
По ГОСТ 2196-75 электрическая прочность семи перечисленных нормативных марок составляет не менее 19 кВ/мм, испытательное напряжение — не менее 7 кВ на 1 мм толщины. Массовая доля связующего: не более 4,5 % для КФШ, КФГ, КФГС и КФП; 3,5 % для КФШ-1 и КФП-1; 1,1 % для КФА. Это справочные нормы ГОСТ, а не характеристики исполнений по ТУ.
Характеристики: ГОСТ и ТУ
Ниже собраны нормы для всех восьми марок непосредственно из таблиц 2 и 3 ТУ. Значения относятся к конкретным маркам: их не нужно заменять общей отсылкой к документам и нельзя переносить с одной марки на другую.
Как читать таблицы
Знак ≥ означает минимально допустимое значение, знак ≤ — максимально допустимое. Прочерк означает, что отдельная норма для показателя в таблице ТУ не установлена. Коммерческие толщины и размеры заказа приведены в следующем разделе и не подменяют нормативные характеристики материала.
Состав и плотность
| Марка | Слюда, не менее | Связующее, не более | Плотность |
|---|---|---|---|
| КФШ | ≥90 % | ≤10 % | 2,05–2,15 г/см³ |
| КФШ-1 | ≥85 % | ≤15 % | 2,05–2,15 г/см³ |
| КФГ | ≥90 % | ≤10 % | 2,05–2,15 г/см³ |
| КФГС | ≥85 % | ≤15 % | 2,05–2,15 г/см³ |
| КФП | ≥90 % | ≤10 % | 2,05–2,15 г/см³ |
| КФП-1 | ≥85 % | ≤15 % | 2,05–2,15 г/см³ |
| КФА | ≥85 % | ≤15 % | 2,05–2,15 г/см³ |
| КМС | ≥90 % | ≤10 % | 2,05–2,15 г/см³ |
Температура и потеря массы
| Марка | Длительная температура | Кратковременная температура | Потеря массы при 500 °C | Потеря массы при 700 °C |
|---|---|---|---|---|
| КФШ | 500–550 °C | 700 °C | ≤2 % | — |
| КФШ-1 | 500–550 °C | 700 °C | ≤2 % | — |
| КФГ | 500–550 °C | 700 °C | ≤2 % | — |
| КФГС | 600–650 °C | 800 °C | ≤1 % | ≤2 % |
| КФП | 600–650 °C | 800 °C | ≤1 % | ≤2 % |
| КФП-1 | 600–650 °C | 800 °C | ≤1 % | ≤2 % |
| КФА | 700–750 °C | 1000 °C | ≤1 % | ≤2 % |
| КМС | 500–550 °C | 700 °C | ≤2 % | — |
Механические и основные электрические показатели
| Марка | Прочность при изгибе | Водопоглощение | Электрическая прочность |
|---|---|---|---|
| КФШ | ≥120 МПа | ≤1,5 % | ≥18 кВ/мм |
| КФШ-1 | ≥140 МПа | ≤1,5 % | ≥18 кВ/мм |
| КФГ | ≥140 МПа | ≤1,5 % | ≥18 кВ/мм |
| КФГС | ≥160 МПа | ≤1 % | ≥20 кВ/мм |
| КФП | ≥140 МПа | ≤1 % | ≥20 кВ/мм |
| КФП-1 | ≥160 МПа | ≤1 % | ≥20 кВ/мм |
| КФА | ≥140 МПа | ≤1 % | ≥20 кВ/мм |
| КМС | ≥120 МПа | ≤1,5 % | ≥18 кВ/мм |
Электрическое сопротивление, горючесть и дымообразование
| Марка | Удельное объёмное сопротивление при 23 °C | Удельное объёмное сопротивление при 500 °C | Горючесть | Дымообразование |
|---|---|---|---|---|
| КФШ | 10¹⁵ Ом·см | 10¹⁰ Ом·см | UL94 V-0 | ≤4 с |
| КФШ-1 | 10¹⁵ Ом·см | 10¹⁰ Ом·см | UL94 V-0 | ≤4 с |
| КФГ | 10¹⁵ Ом·см | 10¹⁰ Ом·см | UL94 V-0 | ≤4 с |
| КФГС | 10¹⁷ Ом·см | 10¹² Ом·см | UL94 V-0 | ≤4 с |
| КФП | 10¹⁷ Ом·см | 10¹² Ом·см | UL94 V-0 | ≤4 с |
| КФП-1 | 10¹⁷ Ом·см | 10¹² Ом·см | UL94 V-0 | ≤4 с |
| КФА | 10¹⁷ Ом·см | 10¹² Ом·см | UL94 V-0 | ≤4 с |
| КМС | 10¹⁵ Ом·см | 10¹⁰ Ом·см | UL94 V-0 | ≤4 с |
Усадка
| Марка | Суммарная усадка, не более | Горячая усадка, не более |
|---|---|---|
| КФШ | ≤10 % | ≤2 % |
| КФШ-1 | ≤7 % | ≤1 % |
| КФГ | ≤10 % | ≤2 % |
| КФГС | ≤10 % | ≤2 % |
| КФП | ≤10 % | ≤2 % |
| КФП-1 | ≤7 % | ≤1 % |
| КФА | ≤10 % | ≤1 % |
| КМС | ≤10 % | ≤2 % |
Для заказа укажите марку и ТУ. Если критичен конкретный показатель, его можно отдельно перечислить в заявке; для поставленной партии данные оформляются в документе о качестве.
Толщины и размеры
Нормативный диапазон ГОСТ различается по маркам. Например, у КФГС он составляет 0,40–0,60 мм, у КФА — 0,70–1,20 мм, у КФШ, КФГ и КФП — 0,40–1,50 мм. Эти значения относятся к стандартным маркам и не ограничивают весь коммерческий ассортимент сайта.
В каталоге представлены исполнения толщина по согласованию. Основные форматы листового коллекторного миканита по ТУ ООО «ИзолитПром» — 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу. Другие толщины и размеры можно согласовать как специальный заказ. Также можем изготовить листы или детали конкретного размера и изделия по чертежу.
толщина по согласованию
1000×1200 и 600×1000 мм
500×600 мм; другие размеры и детали по чертежу
Для межламельных прокладок особенно важна стабильность толщины по всей площади листа. Точный допуск зависит от марки, номинальной толщины и нормативного документа. Если допуск критичен для сборки, укажите его в заявке или приложите чертёж.
Обработка и изготовление деталей
Можем согласовать листы другого формата, детали конкретного размера и изготовление по чертежу. Требуемые допуски, отверстия, контур и количество лучше передать вместе с чертежом или эскизом.
Сравнение марок и выбор
Начинать подбор лучше с документации на машину или узел. Если в чертеже уже указаны марка, стандарт и толщина, эти данные нужно сохранить. Когда требуется подобрать исполнение или проверить замену, сравнивают тип материала, связующее, усадку, допустимую температуру и нормативный диапазон толщин.
- КФШ, КФШ-1 и КФГ — марки типа 11. КФШ-1 отличается уменьшенной усадкой и более узким нормативным рядом толщин.
- КФП и КФП-1 — марки типа 12 с длительно допустимой температурой 155 °С. У КФП-1 также уменьшенная усадка.
- КФГС — специальная марка типа 14 с нормативным диапазоном 0,40–0,60 мм.
- КФА — марка типа 13 с длительно допустимой температурой свыше 180 °С.
- КМС относится к продукции по ТУ и в ГОСТ 2196-75 не входит. По ТУ для неё установлены мусковитовая основа, кремнийорганическое связующее и отдельные нормы характеристик, приведённые выше.
Совпадение толщины не гарантирует взаимозаменяемость. Если исходная марка недоступна или требуется аналог, пришлите чертёж, паспорт узла и условия работы — тогда можно проверить замену предметно.
Доступные марки в каталоге
Карточки выше сгруппированы по маркам и нормативным исполнениям — ГОСТ 2196-75 или ТУ. Если нужная марка известна, выберите соответствующую подкатегорию. Если нет — опишите узел и условия работы, и мы поможем определить подходящее исполнение.
Можете написать в заявке:
ГОСТ, ТУ или обозначение из чертежа
Толщина, формат листа или размеры детали
Листы, детали или объём партии
Чертёж, эскиз, паспорт узла или спецификация
Если часть данных неизвестна, опишите задачу и условия работы. Если требуется паспорт или подтверждение конкретной характеристики, также отметьте это в заявке. Подготовим расчёт и коммерческое предложение в течение рабочего дня.
Что важно при замене
Не заменяйте коллекторный миканит другой маркой или слюдопластом только по совпадающей толщине. Для коллекторной изоляции важны тип материала, связующее, усадка и допустимая температура. Возможность замены нужно проверять по документации конкретного узла.
От исходных данных к заказу
Сначала определяют марку или хотя бы назначение детали, затем нормативный документ и геометрию. Для ремонтной службы полезны данные шильдика машины и прежней детали; для производства — чертёж, допуски и размер партии. После этого уточняют форму поставки.
Показатели ТУ-исполнений проверяются по применяемым техническим условиям и сопроводительным документам. Таблица ГОСТ приведена справочно, чтобы можно было увидеть различия стандартных марок без смешения с продукцией по ТУ.
- 1
Полное обозначение
Сохраняйте марку и ГОСТ или ТУ без сокращения.
- 2
Функция детали
Опишите место и задачу прокладки в коллекторе.
- 3
Документ
Не переносите значения ГОСТ на ТУ-исполнение и наоборот.
- 4
Геометрия
Разделяйте размеры листа и размеры готового изделия.
Для каких деталей выбирают материал

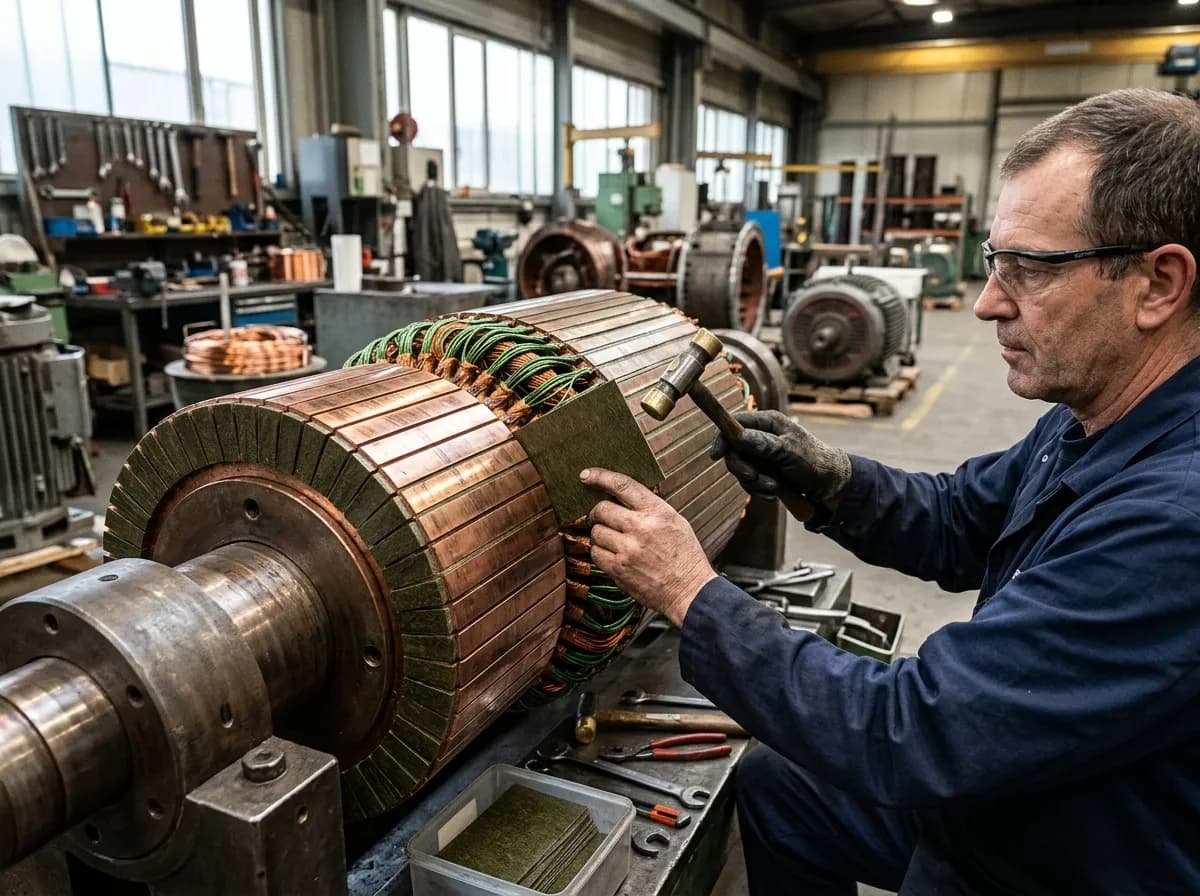

Коллекторный миканит раскраивают на прокладки между пластинами коллектора. Для такой детали существенны её функция, толщина, контур и допуски; эти данные читают вместе, а не подбирают материал только по одному совпавшему размеру.
При восстановлении двигателя, генератора или другой электрической машины полезно приложить старую спецификацию или паспорт. Если деталь проектируется заново, основой служит чертёж. Возможную замену марки обсуждают отдельно с сохранением исходного обозначения.
Повторная закупка
Передают прежнее обозначение, документ, размеры и количество.
Ремонт коллектора
Сверяют старую марку, назначение прокладки и геометрию детали.
Новая конструкция
Материал выбирают по проектным требованиям и чертежу коллекторного узла.
Деталь по чертежу
Согласуют марку, контур, допуски и объём до изготовления.
Документы
Применяемые ТУ для каталожных ТУ-исполнений; сведения ГОСТ приведены отдельно как справочные.
Данные ГОСТ и ТУ на странице разделены: справочные нормы ГОСТ не подменяют показатели исполнения по ТУ.
