Обзор
Основные форматы листа — 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу.
Миканит КФГС 0,2 мм: краткий ответ

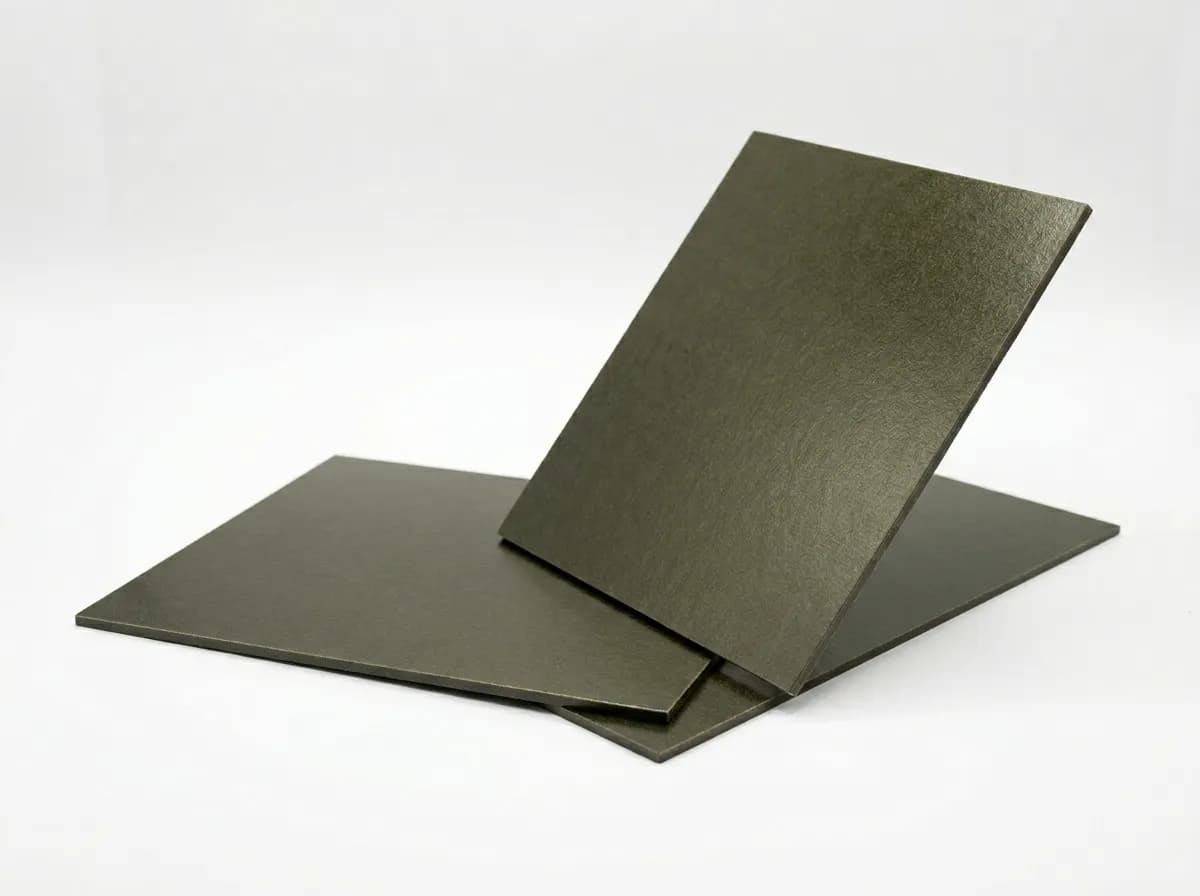

Открыта карточка коллекторного миканита КФГС по ТУ номинальной толщиной 0,2 мм. В каталоге указаны листовые форматы 600×1000 и 1000×1200 мм. Другой размер, иную толщину или деталь по чертежу можно запросить как спецзаказ; возможность изготовления подтверждается после рассмотрения заявки.
Толщина 0,2 мм занимает позицию 3 из 24 в линейке этой марки на сайте. Ближайшие номиналы для сравнения: 0,125 и 0,25 мм. Переход к соседней карточке меняет номинал товара, но не подтверждает взаимозаменяемость.
У открытой позиции толщина 0,2 мм, а справочный диапазон одноимённой марки по ГОСТ 2196-75 — 0,40–0,60 мм. Совпадение или несовпадение толщины с этим диапазоном само по себе не подтверждает характеристики исполнения по ТУ: для приёмки используют документ конкретной поставки.
Что означает марка КФГС
КФГС — специальная глифталевая марка коллекторного миканита. По ГОСТ 2196-75 она относится к типу 14 и выпускается в диапазоне 0,40–0,60 мм. Буква «С» означает «специальный», поэтому состав нельзя достраивать по внешнему сходству обозначений.
Главное нормативное отличие КФГС от КФГ — специальный тип материала и собственный диапазон толщины, а не заявленное без источника армирование.
Марка, толщина и нормативный документ рассматриваются вместе. Если в проекте или ремонтной ведомости есть полное обозначение материала, перенесите его в заявку без сокращений. Подбор только по похожему названию или одному показателю не подтверждает замену.
Характеристики
Характеристики открытой позиции
| Материал | Миканит коллекторный КФГС по ТУ |
|---|---|
| Текущая толщина | 0,2 мм |
| Позиция среди номиналов | 3 из 24 |
| Представленные форматы | 600×1000 и 1000×1200 мм |
| Форма поставки | Листы; возможность изготовления деталей по чертежу |
| Другие размеры и толщины | Возможность изготовления — по согласованию |
| Документ поставки | По ТУ; параметры партии подтверждаются паспортом или документом качества |
На странице не подставляются усреднённые температура, плотность, механическая или электрическая прочность соседних материалов. Если показатель важен для проекта, укажите его вместе с методом контроля или ссылкой на норматив — тогда ответ можно привязать к документу конкретной поставки.
Открыть нормативную справку по одноимённой марке
Справочно: одноимённая марка по ГОСТ
КФГС — специальная глифталевая марка коллекторного миканита. По ГОСТ 2196-75 она относится к типу 14 и выпускается в диапазоне 0,40–0,60 мм. Буква «С» означает «специальный», поэтому состав нельзя достраивать по внешнему сходству обозначений.
Справочно по ГОСТ: КФГС выполняют из термостойкого щипаного флогопита на глифталевой смоле для коллекторов специального назначения. Дополнительный армирующий слой из буквы «С» не следует.
| Слюдяная основа по ГОСТ | Термостойкий щипаный флогопит |
|---|---|
| Связующее по ГОСТ | Глифталевая смола |
| Тип / обозначение по ГОСТ | тип 14; С — специальный |
| Температура типа по ГОСТ | 130 °C |
| Толщина по ГОСТ 2196-75 | 0,40–0,60 мм |
| Электрическая прочность по ГОСТ | не менее 19 кВ/мм |
Эта таблица помогает идентифицировать одноимённую марку и сравнить обозначения. Она не является паспортом товара по ТУ и не переносит значения ГОСТ на любую коммерческую партию автоматически.
Применение
Применение и границы выбора
КФГС используют для прокладок коллекторов специального назначения, когда эта марка прямо предусмотрена документацией. Расширение области применения требует технического согласования.
Коллекторный миканит рассматривают для электроизоляционных прокладок между коллекторными пластинами. Пригодность конкретной позиции зависит от документации машины, геометрии узла, режима работы, технологии сборки и требований к приёмке.
Для ответственного ремонта материал согласуют с конструкторской или технологической службой. При подборе по образцу передают не только его габариты, но и известное обозначение, место установки и требования к готовой детали: внешнее сходство листов не доказывает одинаковый состав и свойства.
Сравнение
Как выбрать толщину и формат
Толщина 0,2 мм относится к тонким вариантам каталога. В заявке особенно полезно указать, нужен ли целый лист или готовый контур, как будет контролироваться геометрия и в каком виде материал должен поступить на участок. Эти сведения позволяют согласовать упаковку, обработку и допуски без предположений о назначении детали.
Толщина 0,2 мм занимает позицию 3 из 24 в линейке этой марки на сайте. Ближайшие номиналы для сравнения: 0,125 и 0,25 мм. Переход к соседней карточке меняет номинал товара, но не подтверждает взаимозаменяемость.
Форматы 600×1000 и 1000×1200 мм показаны как варианты листа. Для полосы, сегмента, шайбы или другой детали приложите размеры, количество, допуски, требования к кромке и отверстиям. Следует различать размер исходной заготовки и контрольный размер готовой детали после обработки.
Фраза «по спецзаказу» означает этап технологического и коммерческого согласования, а не обещание любого размера со склада. Минимальная партия, срок, упаковка и доступный комплект документов подтверждаются в ответе на заявку.
Сравнение с другими вариантами
Главное нормативное отличие КФГС от КФГ — специальный тип материала и собственный диапазон толщины, а не заявленное без источника армирование.
Толщина 0,2 мм занимает позицию 3 из 24 в линейке этой марки на сайте. Ближайшие номиналы для сравнения: 0,125 и 0,25 мм. Переход к соседней карточке меняет номинал товара, но не подтверждает взаимозаменяемость.
Сравнивать карточки безопасно по марке, номинальной толщине, формату и нормативному документу. Температурное, электрическое или механическое значение включают в сравнение только при одинаковом основании и документальном подтверждении для рассматриваемого исполнения.
Открыть пояснение по документам и приёмке
Документы и подтверждение параметров
Назначение и расшифровка марки подтверждаются ГОСТ. Состав и нормы коммерческой поставки по ТУ проверяют по реальному документу изготовителя, а не по автоматически созданной таблице сайта.
Карточка относится к поставке по ТУ. Полный внутренний файл технических условий публично не размещается; доступный комплект подтверждений запрашивают при согласовании заказа. Одноимённые данные ГОСТ выше подписаны как справка и не являются паспортом партии по ТУ.
В документе качества проверяют наименование продукции, партию, номинальную толщину, размеры, предусмотренные результаты контроля и ссылку на применяемый документ. Если нужен входной контроль по собственной методике, его условия передают до изготовления.
Документы
Что можно указать в заявке
Можете указать в заявке марку КФГС, толщину 0,2 мм, размер листа или детали, количество, требования к допускам и документам. Если известен только узел или чертёж, приложите его — уточним возможность изготовления и параметры поставки.
- полное обозначение и нормативный документ, если они заданы проектом;
- толщину 0,2 мм и допустимое отклонение;
- формат листа либо контур готовой детали;
- количество и предпочтительную единицу поставки;
- требования к паспорту, контролю и приёмке.
Если часть данных неизвестна, её можно прямо отметить в сообщении. Это безопаснее, чем переносить случайную цифру из другой марки или старого описания.
