КФГС: что это за марка
КФГС — специальная глифталевая марка коллекторного миканита типа 14. Её нельзя считать просто более толстой или улучшенной версией КФГ: у КФГС отдельное обозначение и узкий нормативный ряд.
0,50 мм
≥3,5 кВ
ГОСТ 2196-75
B / 130 °C

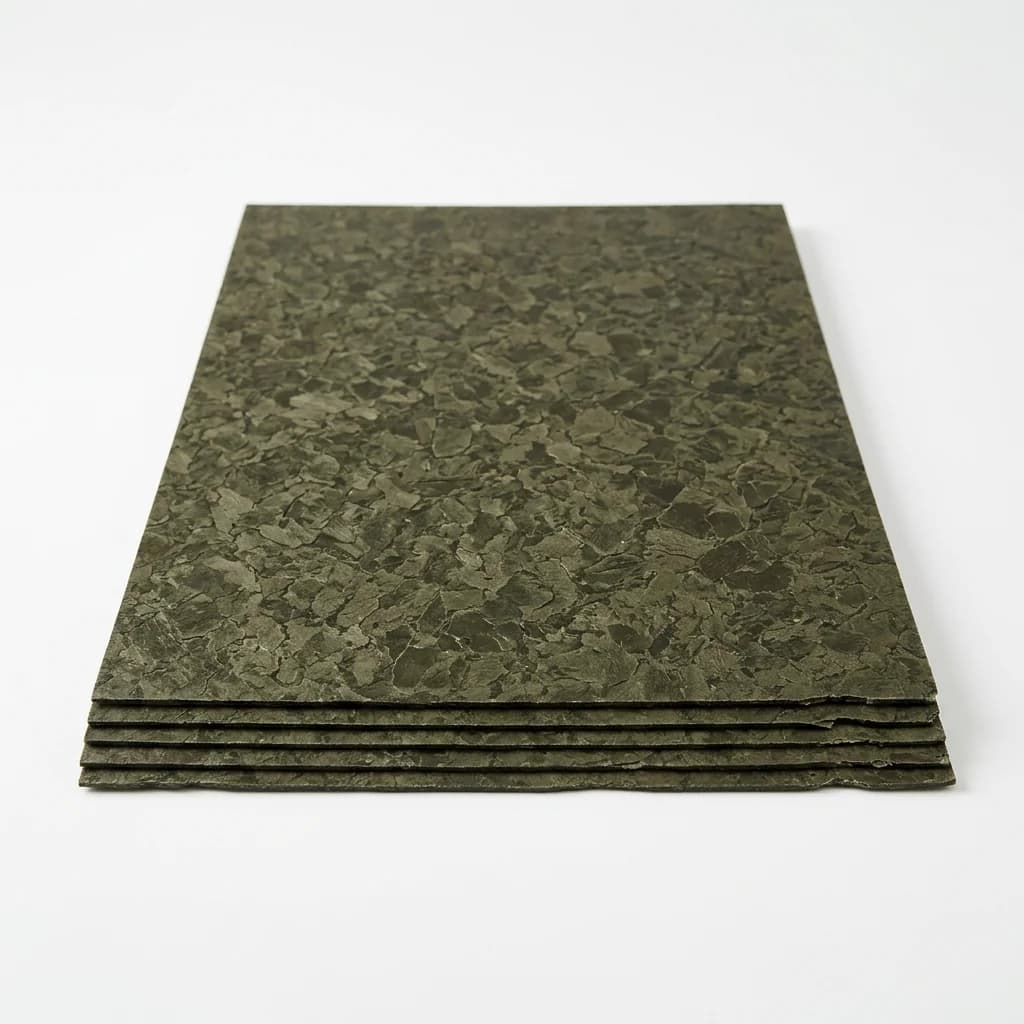

Миканит коллекторный КФГС 0,50 мм по ГОСТ 2196-75 — жёсткий листовой электроизоляционный материал из щипаной слюды-флогопита на специальном глифталевом связующем (≤4,5% массы). По типу миканитов ГОСТ 25045-81 — тип 14. Поставка через ООО «ИзолитПром» с выдачей паспорта качества. Применяется как тонкая межламельная прокладка в коллекторах малогабаритных электрических машин.
0,50 мм — средняя точка нормативного ряда КФГС (0,40; 0,50; 0,55; 0,60 мм). Типовая толщина для тахогенераторов и прецизионных ДПТ средней компоновки.
Состав и обозначение КФГС

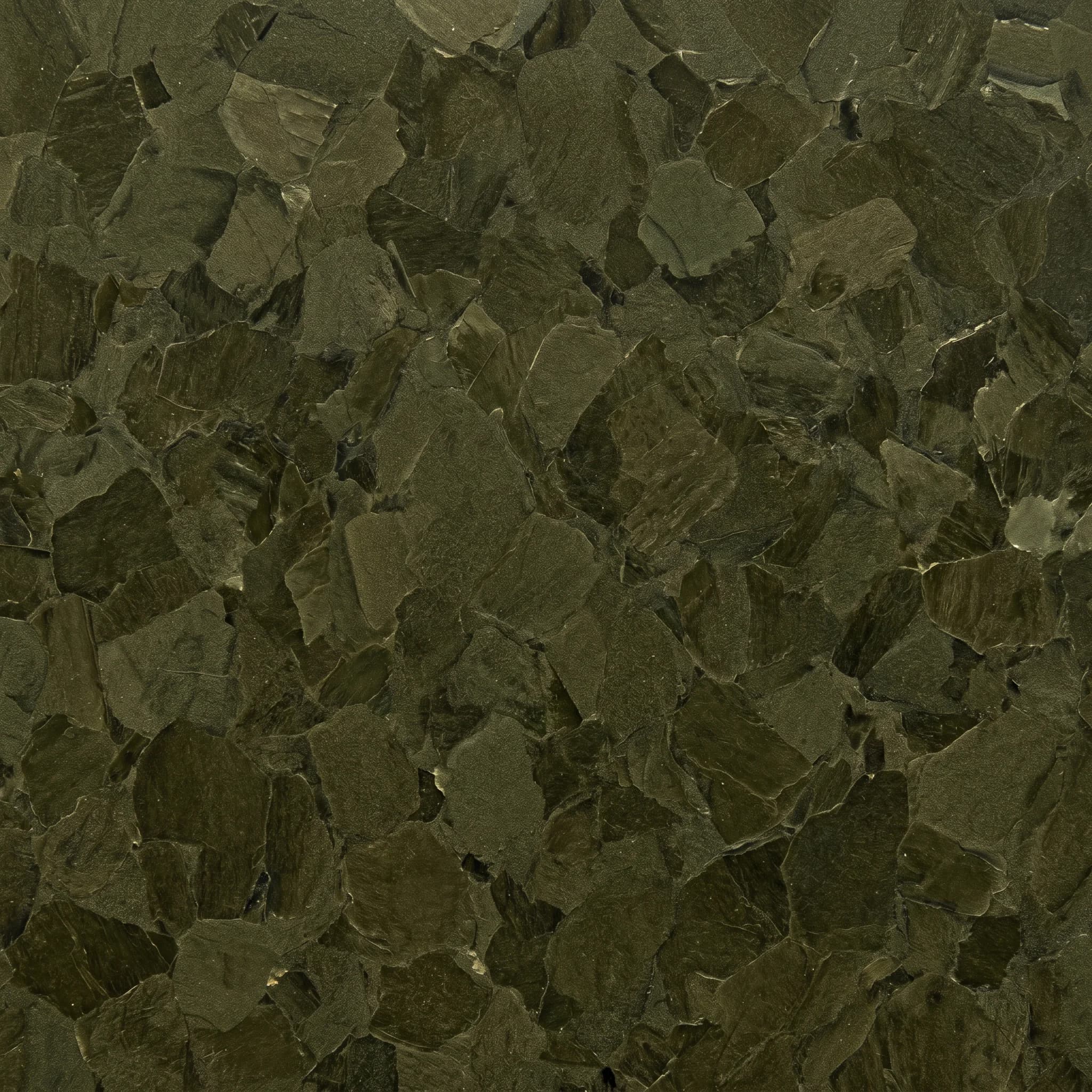

Слюдяная основа — термостойкий флогопит, связующее — глифталевая смола. Особенность исполнения — специальное исполнение.
Технические характеристики
| Толщина / допуск | 0,50 мм · среднее ±0,03 мм, в отдельных точках ±0,07 мм (Табл. 1 ГОСТ 2196-75) |
| Размер листа | 600×900 мм · по ГОСТ 25045-81 допускается от 450 до 1100 мм ±15 мм |
| Слюда | Щипаный флогопит по ГОСТ 3028-78 |
| Связующее | Глифталевая смола «специальная», ≤4,5% массы (Табл. 3 ГОСТ 2196-75) |
| Тип по ГОСТ 25045-81 | Тип 14 (отдельный тип, только у КФГС) |
| Электрическая прочность | ≥19 кВ/мм в исходном состоянии · пробивное ≥3,5 кВ (7 кВ/мм × 0,50) |
| Расслаиваемость | ≤5% (единая норма для всего диапазона 0,40–0,60 мм КФГС) |
| Суммарная усадка | По условию а): при 60 МПа и 160 °C — общая ≤10%, горячая ≤2% |
| Масса 1 м² | 1,235 кг/м² (Приложение 1 ГОСТ 2196-75) |
Характеристики
| Температурный класс | 130 °C |
|---|---|
| Слюдяная основа | флогопит |
Показать полное описание
Применение КФГС
КФГС применяют в коллекторах специального назначения, когда эта марка и соответствующая толщина предусмотрены документацией узла.
Применение КФГС 0,50 мм
0,50 мм — типовая средняя толщина в линейке КФГС. На практике эта толщина встречается чаще других в паспортной документации малогабаритных двигателей постоянного тока и тахогенераторов. Она обеспечивает разумный компромисс между диаметром коллектора (не раздувается сверх конструктивного), электрической прочностью межламельного зазора (испытательное 3,5 кВ) и механической стойкостью к давлению щёток (лист 0,50 мм менее склонен к кромочному растрескиванию при штамповке, чем 0,40 мм).
Для прецизионных тахогенераторов следящих систем 0,50 мм — частый выбор в паре с ламелями средней ширины. Пробивное напряжение испытания ≥3,5 кВ при рабочих межламельных напряжениях 20–40 В обеспечивает запас порядка 80–170 — сверх расчётного значения, достаточный для компенсации старения и влияния разрядных процессов при работе щёточно-коллекторного узла. Фактическая электрическая прочность ≥19 кВ/мм даёт ориентировочный пробой на уровне 9,5 кВ.
В ремонтной практике: замена коллекторной изоляции в двигателях малой мощности, тахогенераторах, сельсинах с коллекторным якорем. Если в паспортной документации указано «миканит коллекторный 0,5 мм ГОСТ 2196-75» — стандартный выбор КФГС 0,50 мм. По параметрам Табл. 3 эквивалент — КФГ 0,50 мм (параметры у КФГ для 0,40–0,60 мм совпадают с КФГС).
Механическая обработка: толщина 0,50 мм удобна для штамповки на обычных вырубных штампах — растрескивание по кромке маловероятно при правильной настройке зазоров. При резке ножницами — использовать гильотинные или роликовые ножницы; ручные ножницы дают задиры по резу.
Чем КФГС отличается от других марок
От КФГ марка КФГС отличается специальным исполнением, типом 14 и нормативным рядом только 0,40–0,60 мм. Совпадение толщины не означает автоматическую взаимозаменяемость.
Сравнение толщин КФГС
| Толщина | Пробивное | Масса 1 м² | |
|---|---|---|---|
| 0,40 мм | ≥2,8 кВ | 0,985 кг/м² | Подробнее (минимум ГОСТ) |
| 0,50 мм | ≥3,5 кВ | 1,235 кг/м² | ← вы здесь |
| 0,55 мм | ≥3,85 кВ | 1,360 кг/м² | Подробнее |
| 0,60 мм | ≥4,2 кВ | 1,480 кг/м² | Подробнее (максимум ГОСТ) |
Нормативный ряд: 0,40–0,60 мм. Другие толщины и размеры можно согласовать как специальное исполнение; его параметры подтверждаются отдельным документом, а не приписываются ГОСТ 2196-75.
Условное обозначение при заказе
- Слюда размера 6:
Миканит КФГС 0,5—6 ГОСТ 2196-75 - Слюда размера 10:
Миканит КФГС 0,5—10 ГОСТ 2196-75
