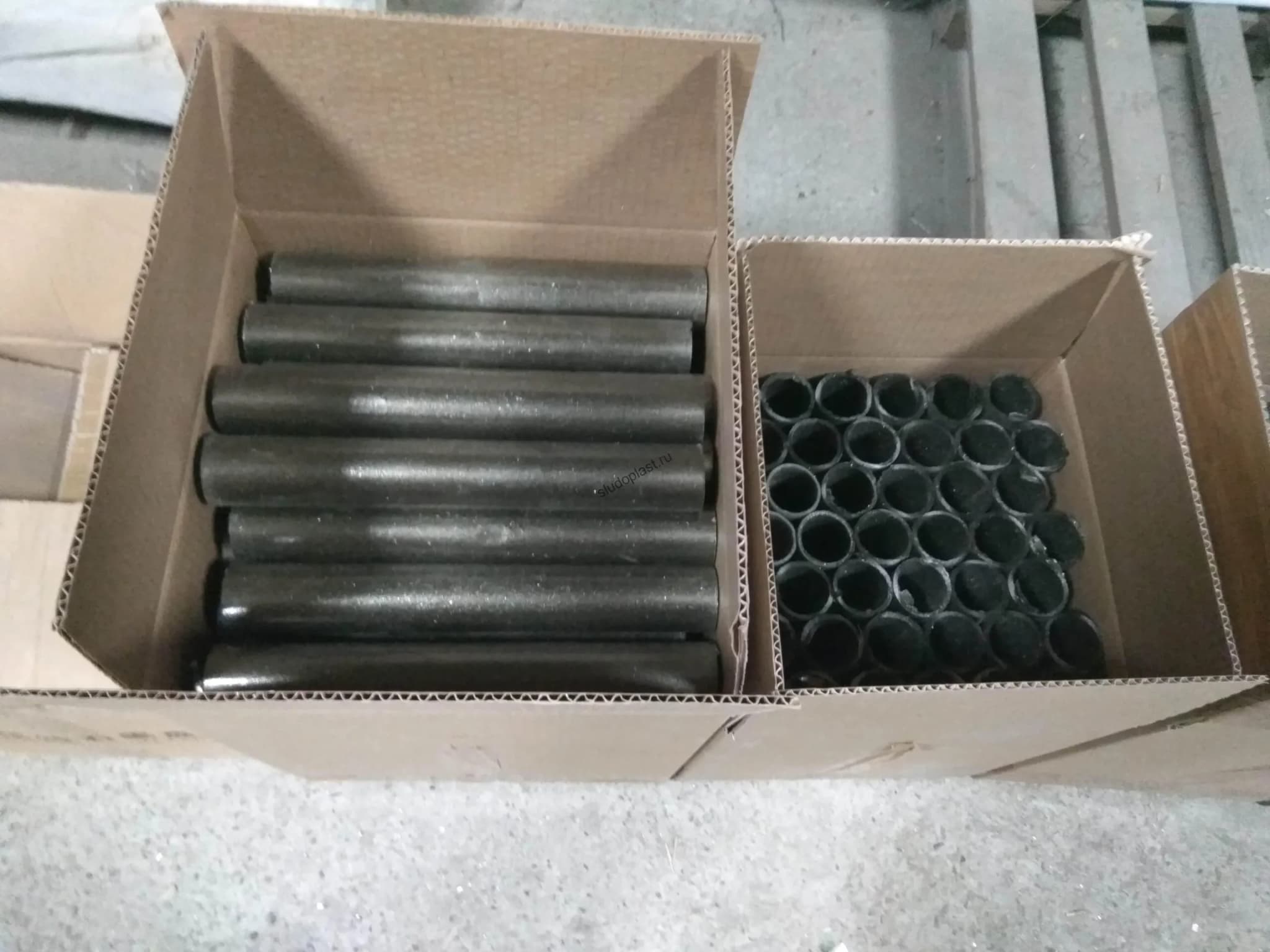

Слюдопластовая трубка ТИФП-А — полиэфир со стеклотканью для виброударных нагрузок
ТИФП-А — это слюдопластовая трубка на полиэфирном связующем, армированная внешним слоем стеклоткани. Армирование принципиально меняет механический профиль изделия: ТИФП-А выдерживает удар, вибрацию, изгибающие нагрузки и затяжку фланцевых соединений, не разрушаясь и не давая трещин у торцов. Электрические свойства при этом сохраняются — слюдопластовая основа отвечает за пробивное напряжение, стеклоткань добавляет прочность.
Применение — там, где трубка одновременно работает как диэлектрик и как несущий элемент: проходные изоляторы шинных систем, токовводы силовых трансформаторов с виброударными нагрузками, изоляция в подвижном составе и судовом электрооборудовании. Изготавливаем по техническим условиям.
Расшифровка обозначения
- Т — Трубка
- И — Изоляционный
- Ф — Флогопит
- П — Полиэфир
- А — Армированная стеклотканью
Суффикс «-А» в нашей системе маркировки обозначает наличие наружного армирующего слоя из электротехнической стеклоткани — обычно ЭЗ-100 или аналогичной. Стеклоткань наматывается поверх слюдопластовой основы до пропитки и полимеризации связующего, в результате стеклоткань становится частью композитной структуры, а не наклейкой поверх готовой трубки.
Что даёт стеклоткань
Безарматурная трубка ТИФП ведёт себя как хрупкий диэлектрик: высокая пробивная прочность, но при попытке согнуть на радиус меньше 15–20 диаметров — трещина по слюдяной структуре. ТИФП-А с армированием выдерживает изгиб до радиуса 10 диаметров без видимых повреждений, ударные нагрузки от падения на бетонный пол с высоты 1 м, вибрацию в пределах требований по ГОСТ Р 51317.4.4 для шкафов комплектных распределительных устройств.
Второй эффект — повышение трекингостойкости. На открытом слюдопласте при загрязнении солевым туманом или мелкой пылью со временем образуются проводящие дорожки (треки) — поверхностный пробой при пониженных напряжениях. Стеклоткань во внешнем слое замедляет образование треков и защищает слюдопласт от механических повреждений при монтаже, когда трубку вкручивают между фланцами с моментом 50–80 Нм.
Третий эффект — равномерное распределение усилия зажима. На проходном изоляторе трубка стоит между двумя фланцами, которые стягиваются болтами. Без армирования усилие концентрируется у торцов, слюдопласт начинает крошиться. Стеклоткань работает как обмотка-бандаж, равномерно передающая нагрузку по всей длине, и торец не разрушается даже после нескольких циклов сборки-разборки.
Технические характеристики
| Параметр | Значение |
|---|---|
| Класс нагревостойкости | F (155 °C); по согласованию исполнение для класса H |
| Связующее | полиэфирная смола |
| Армирующий слой | электротехническая стеклоткань (наружная намотка) |
| Содержание слюды | не менее 70 % |
| Электрическая прочность | не менее 10 кВ/мм |
| Плотность | 2,6 г/см³ |
| Внутренний диаметр | 5 — 70 мм |
| Наружный диаметр | до 75 мм |
| Толщина стенки (включая стеклоткань) | 1,5 — 15 мм |
| Длина | 50 — 650 мм (по согласованию до 1000 мм) |
Где работает ТИФП-А
Проходные изоляторы шинных вводов 6, 10, 35 кВ. На вводе токоведущей шины в шкаф КРУ или КРУЭ трубка одновременно держит напряжение, проходящее через стенку, и испытывает механические нагрузки от затяжки фланцевых соединений. ТИФП-А выдерживает усилие зажима без разрушения торцов и сохраняет диэлектрические свойства после многократных циклов монтажа-демонтажа при ремонтах.
Изоляция шин в подвижном составе. На электровозах, тепловозах с электрической передачей, моторных вагонах, троллейбусах токовая шина испытывает постоянную вибрацию и удары. Изоляция должна не только выдерживать электрические нагрузки, но и сопротивляться усталостному разрушению. ТИФП-А держит вибрационные нагрузки лучше безарматурного слюдопласта в несколько раз — стеклоткань работает как обмотка, гасящая микротрещины.
Судовое электрооборудование. В машинных отделениях судов изоляция работает в условиях вибрации от двигателей, тряски при волнении, повышенной влажности и солевого тумана. Армированная трубка ТИФП-А устойчива ко всему этому набору одновременно: полиэфирное связующее не боится влаги, стеклоткань защищает от трекинга и от ударов при ходовых качках.
Тяжёлая промышленная электротехника. Прокатные станы, шахтные подъёмники, крановое электрооборудование, кузнечно-прессовые установки — везде, где силовая шина испытывает удары и вибрацию от технологического оборудования, ТИФП-А заменяет безарматурный слюдопласт там, где обычные трубки разрушались за один-два года эксплуатации.
Аппаратура с многократной разборкой. На испытательных стендах, на временных монтажных установках, в ремонтном фонде, где трубку приходится снимать-ставить десятки раз — стеклоткань критична. Безарматурный слюдопласт разрушается у торцов уже на 3–5-м цикле сборки, ТИФП-А выдерживает 30–50 циклов без потери прочности.
Когда ТИФП-А не нужна
Если изделие работает в стационарной аппаратуре без вибрации, без многократной разборки, без жёсткого зажима фланцами — стеклоткань избыточна, и переход на безарматурную ТИФП экономит 20–25 % стоимости без потерь в эксплуатации. Армирование оправдано там, где есть конкретный механический фактор: вибрация, удар, изгиб, многократная сборка, ветровая нагрузка на уличных установках.
Размерный ряд и индивидуальные размеры
В каталоге заведены 7 опорных типоразмеров от 10×14×300 до 50×56×500 мм. Любой другой размер в диапазоне внутренний Ø 5–70 мм, длина до 1000 мм, толщина стенки 1,5–15 мм — изготавливаем по вашим размерам. Толщина стеклотканевого слоя стандартно 0,2–0,3 мм с каждой стороны, по согласованию делаем усиленное армирование двумя слоями для особо ответственных применений. Принимаем чертежи в DXF, PDF, STEP. Минимальный заказ — от 1 шт.
ТУ, паспорт, условия поставки
Производство по техническим условиям. Каждая партия — паспорт с результатами испытаний на пробой и замером размеров. По запросу — испытание на изгиб для контроля качества армирующего слоя, расширенный протокол с измерением tan δ. Оплата по счёту от ООО «ИзолитПром» (ИНН 2464144782, Красноярск). Доставка по России — ПЭК, Деловые Линии, Байкал, СДЭК. Самовывоз с производства. Контакты: +7 (953) 585-20-07, 2852007@bk.ru.
