Термоупорный миканит · ТУ
Миканит термоупорный ТПФ 0,125 мм ТУ: обзор
Основные форматы листа — 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу.
0,125 мм
по техническим условиям

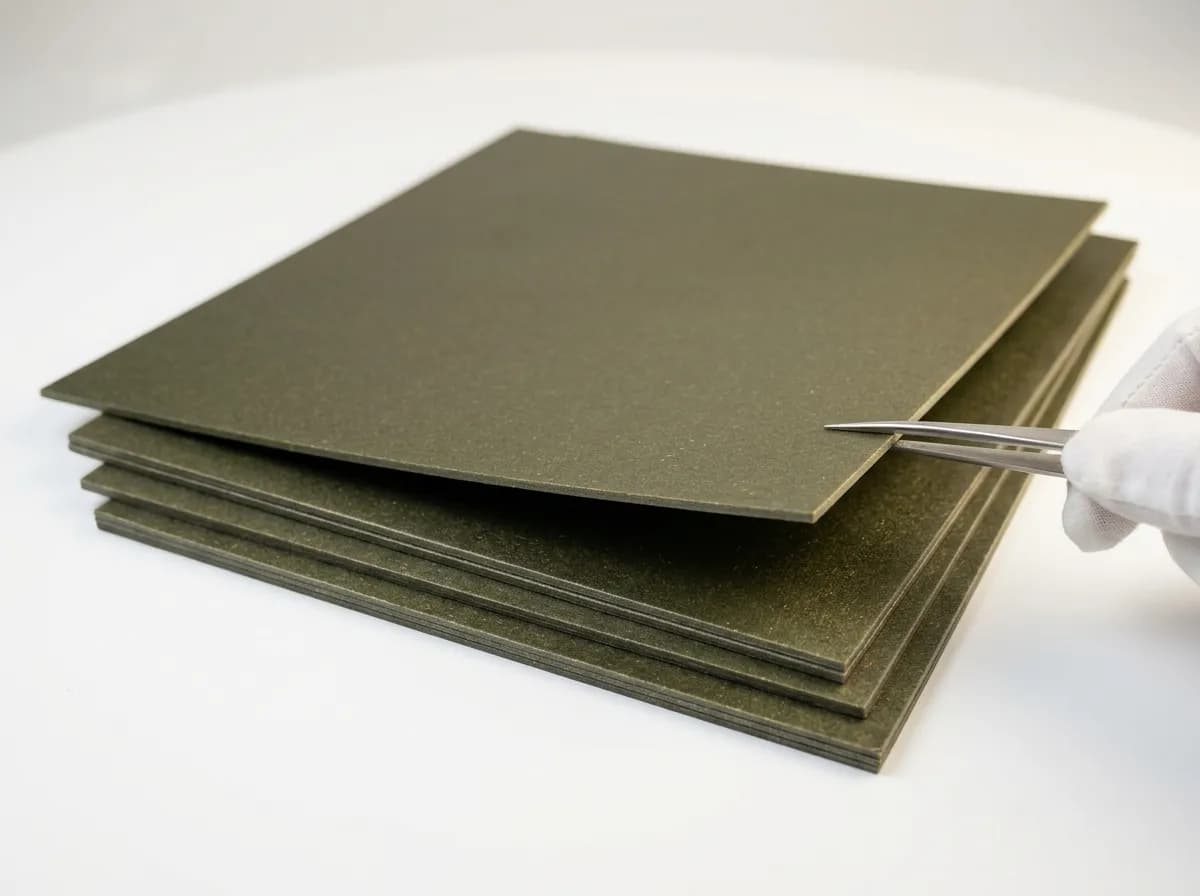

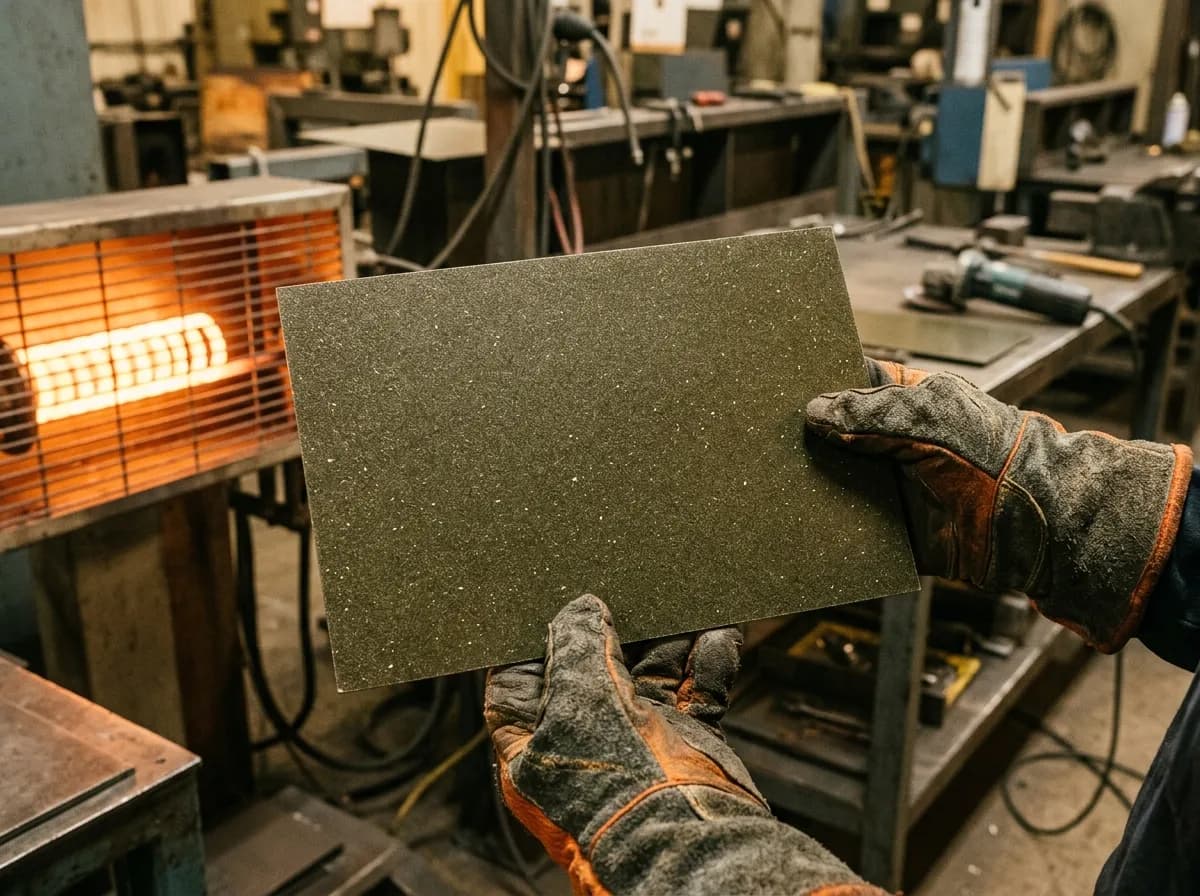

Жёсткий лист ТПФ 0,125 мм — флогопитовый миканит на фосфатном связующем, выпуск по техническим условиям. Предназначен для промышленных нагревательных приборов: ТЭНов, электрических печей, индукционных установок, термооборудования с рабочей температурой до 500 °C длительно и 700 °C кратковременно. В толщине 0,125 мм материал используется для тонкой межслойной изоляции в многослойных ТЭНах, изоляторов под термопары промышленных печей, разделительных прокладок в зонах 300–500 °C.
Как ТПФ 0,125 мм ведёт себя при 500 °C
Фосфатное связующее при длительном нагреве до 500 °C остаётся в кристаллической фазе без термоокисления — это отличает ТПФ от прокладочных миканитов на глифтале или кремнийорганике. При кратковременных перегревах до 700 °C материал сохраняет геометрию и электрические параметры: по результатам приёмочных испытаний по ГОСТ Р 50623-93 термическая потеря массы при 600 °C за 1 час не превышает 1,5 % (табл. 2 по техническим условиям).
Условия эксплуатации и подготовка
Хранение — в сухом помещении, t ≤ 35 °C, относительная влажность ≤ 80 %. Перед применением выдерживать в рабочем помещении не менее суток для стабилизации влагосодержания. Механическая обработка (резка, штамповка, сверление) — в помещении с вентиляцией, в респираторе ШБ-1 по ГОСТ 12.4.028. ПДК пыли — 4 мг/м³ (класс опасности 4 по ГОСТ 12.1.005).
Куда идёт лист 0,125 мм?
Ремонт ТЭНов импортного производства, прокладки в нагревательных пакетах ламповых усилителей старого выпуска, межслойная изоляция в индукционных нагревателях с фиксированной размерной картой посадочных мест 5 мил.
Лист 0,125 мм гибкий или нет?
Жёсткий. ТПФ — листовой прокладочный материал, не сворачивается в рулон и не сгибается на малый радиус без излома. Для гибкой изоляции в нагревательных элементах берут другие исполнения миканита, не на фосфатном связующем.
Сопутствующие позиции
- ТПМ по техническим условиям — мусковитовое исполнение для температур до 400 °C (на 20–30% дешевле)
- Миканитовые прокладки — нарезка под чертёж ТЭНа, готовые изделия
- Миканитовые шайбы — под крепёжные шпильки нагревательных элементов
Купить ТПФ 0,125 мм
Поставка 0,125 мм идёт со склада или под заказ — формат 1000×1200 мм, упаковка с переслаиванием бумагой. Для ремонтных подразделений отгружают от 5 листов с отправкой за 1-2 рабочих дня.
Заводы по выпуску нагревательных элементов оформляют рамочный договор с фиксированным остатком на нашем складе. Минимальная партия в производстве — 30 кг.
Характеристики Миканит термоупорный ТПФ 0,125 мм ТУ
Параметры ТПФ 0,125 мм
| Параметр | Значение |
|---|---|
| Основа | Щипаный флогопит по ГОСТ 3028-78 |
| Связующее | Фосфатное, неорганическое |
| Рабочая температура, длительно | 500 °C |
| Температура, кратковременно | 700 °C |
| Электропрочность при 0,125 мм | ≥19 кВ/мм |
| Пробивное напряжение | ≥2,4 кВ |
| Плотность | 2,05–2,15 г/см³ |
| Прочность на изгиб | ≥50 МПа |
| Класс нагревостойкости | C (ГОСТ 8865-93 / IEC 60085) |
| Лист | 600×1000 и 1000×1200 мм |
Расход листов на единицу площади
| Формат | Площадь, м² | Лист на 1 м² |
|---|---|---|
| 600×1000 мм | 0.60 | 1.7 |
| 1000×1200 мм | 1.20 | 0.8 |
Какая электрическая прочность у листа 0,125 мм?
Пробивное напряжение не менее 1,25 кВ при испытании переменным напряжением 50 Гц по техническим условиям. В пересчёте на удельную электропрочность — около 10 кВ/мм, что соответствует нормативу для термоупорного миканита на флогопите.
Характеристики
| Электрическая прочность | ≥ 10 кВ/мм |
|---|---|
| Рабочая температура | 500 °C |
| Слюдяная основа | флогопит |
| Кратковременная температура | 700 °C |
| Содержание слюды | ≥ 90 % |
| Прочность при растяжении | ≥ 50 МПа |

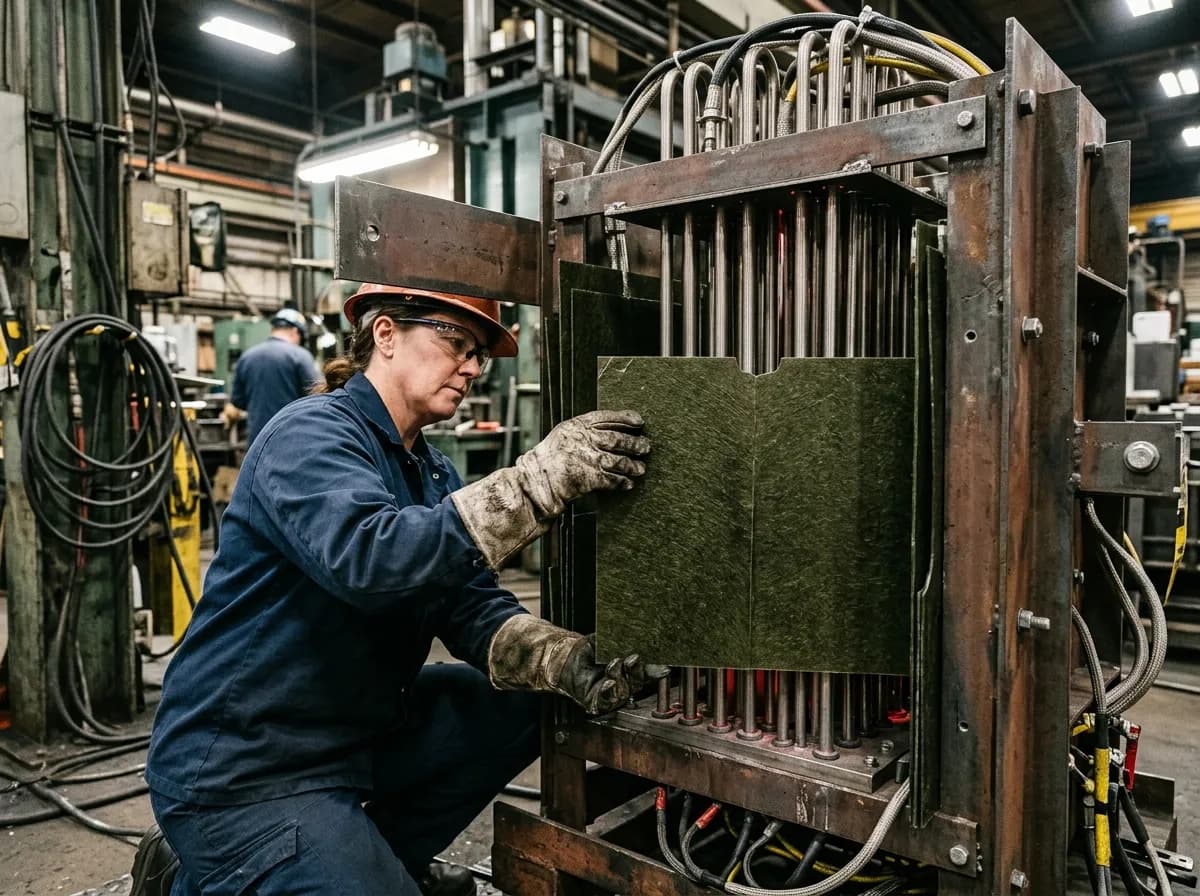

Применение Миканит термоупорный ТПФ 0,125 мм ТУ
Где применяют ТПФ толщиной 0,125 мм
Толщина 0,125 мм в ассортименте ТПФ по техническим условиям нормативно предусмотрена для тонкой межслойной изоляции в многослойных ТЭНах, изоляторов под термопары промышленных печей, разделительных прокладок в зонах 300–500 °C. Ключевое преимущество флогопитового исполнения — сохранение изоляционных свойств при циклических нагревах в зоне 400–500 °C, которую не выдерживают прокладочные миканиты серий ПМГ/ПФГ/ПФК (класс B–H, до 180 °C).
Пробивное напряжение ≥2,4 кВ при рабочем 220/380 В обеспечивает трёх-пятикратный запас — материал допустим для применения в оборудовании с коммутационными переходными процессами до 1,5 кВ.
Сравнение и выбор Миканит термоупорный ТПФ 0,125 мм ТУ
Соседние толщины ТПФ
| Толщина | Применение | |
|---|---|---|
| 0,1 мм | тонкой межслойной изоляции в многослойных ТЭНах | Подробнее |
| 0,125 мм | тонкой межслойной изоляции в многослойных ТЭНах | ← вы здесь |
| 0,15 мм | тонкой межслойной изоляции в многослойных ТЭНах | Подробнее |
| 0,2 мм | прокладок под сигнальные контакты нагревательных модуле | Подробнее |
Чем 0,125 мм отличается от 0,10 мм?
Толщина 0,125 мм введена в номенклатуру под дюймовую кратность (5 мил = 0,127 мм) для ремонта импортных нагревательных установок с подобной размерной сеткой. По свойствам отличий от 0,10 мм нет: тот же щипаный флогопит, то же фосфатное связующее, та же температурная стойкость 500 °C длительно.
