Конкретная позиция
ГФС-ББ 0,1 мм: что это за материал

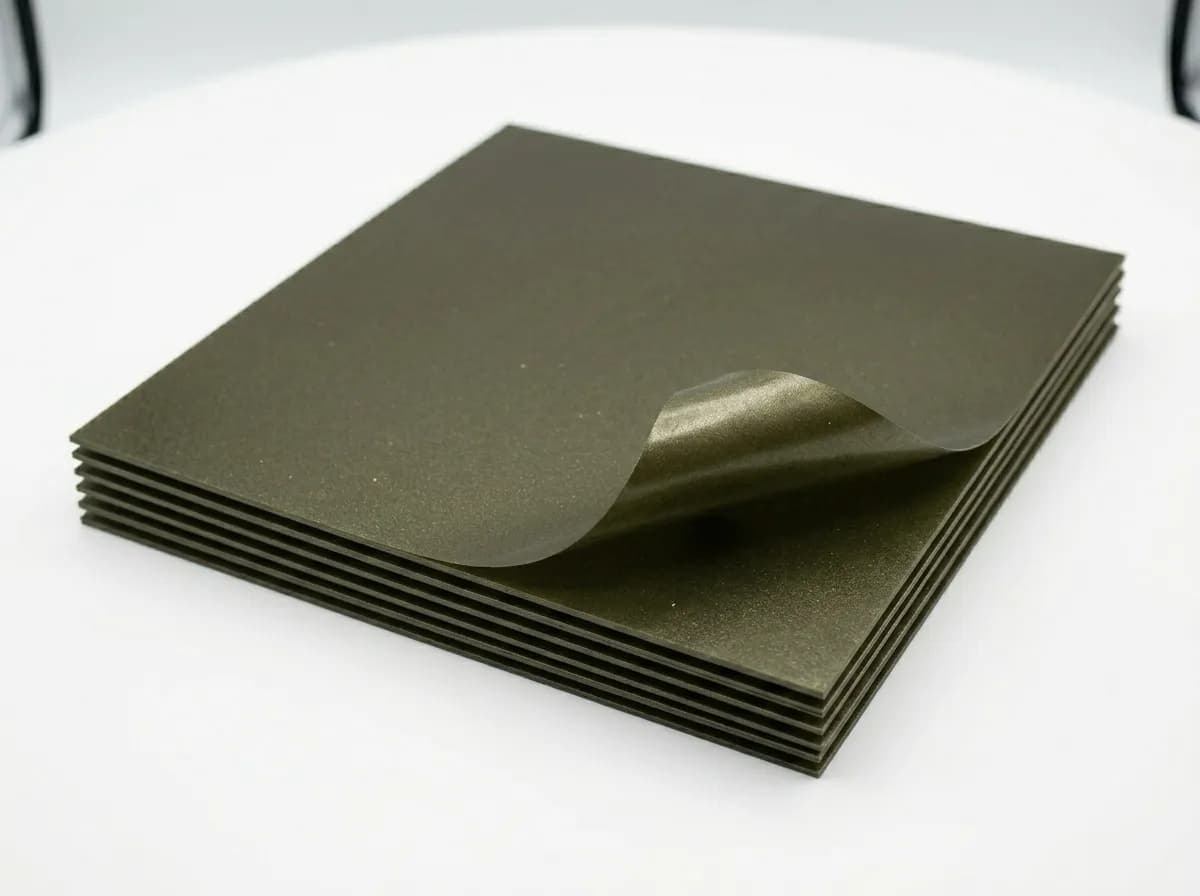

ГФС-ББ — гибкий листовой миканит на флогопите с масляно-глифталевый светлый лак, с исполнением «бумага с двух сторон». На этой странице показано исполнение по ТУ; его показатели нельзя автоматически переносить на материал по другому нормативному документу.
Эта карточка относится к толщине 0,1 мм. Толщина задаёт геометрию изоляционного слоя, но не заменяет выбор марки, связующего, подложки и нормативного исполнения.
- Марка
- ГФС-ББ
- Толщина
- 0,1 мм
- Документ
- ТУ
Основные форматы листа — 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу.
Миканит гибкий ГФС-ББ марки ГФС-ББ толщиной 0,1 мм — электроизоляционный материал по техническим условиям. ГФС-ББ занимает нишу между обычным ГФС (без подложки, максимум гибкости) и жёсткими миканитами.
Ключевые особенности ГФС-ББ
- Толщина 0,10 мм со светлым глифталевым связующим и битумно-пропитанной бумагой с двух сторон — облегчает обращение при намотке тонких катушек.

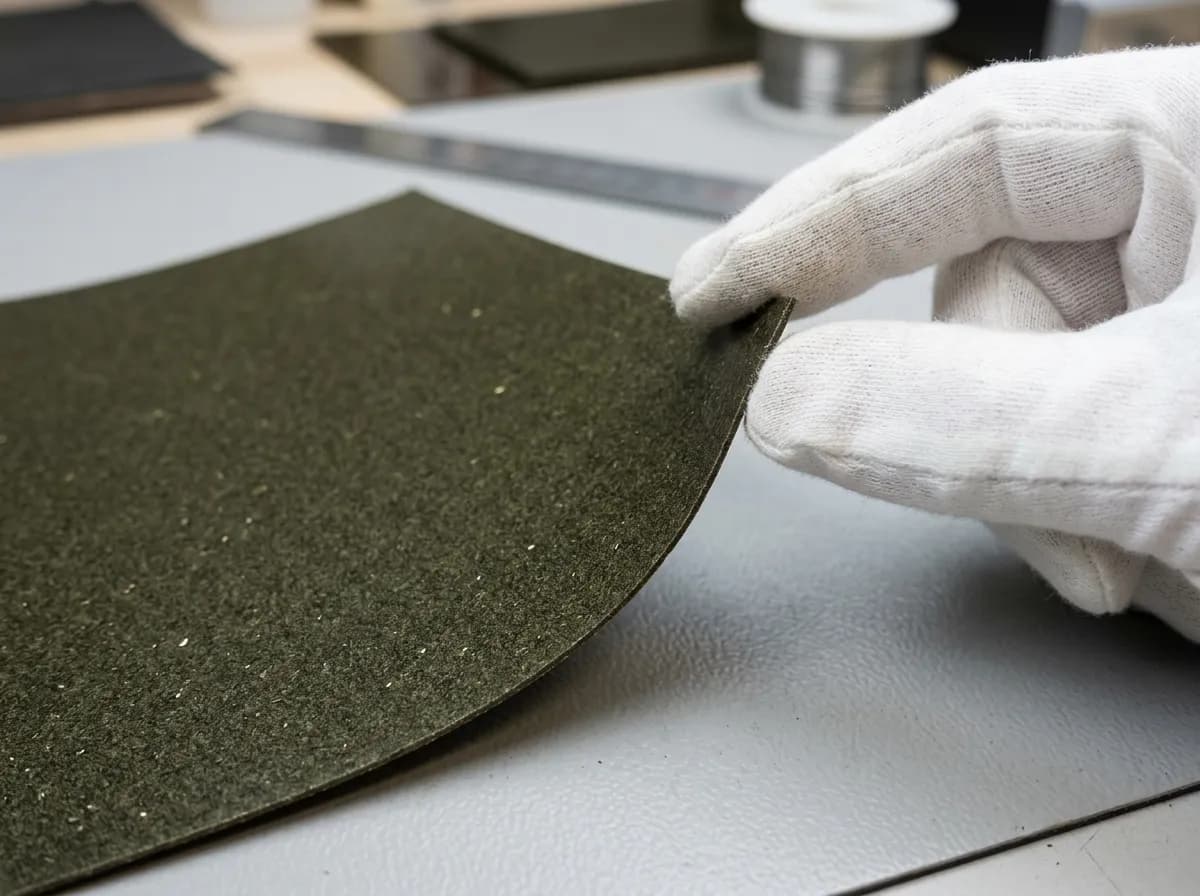

- Радиус изгиба 1 мм — бумажная подложка снижает риск разрыва листа при подаче в намоточное оборудование.
- Условный пример для указанной геометрии (формат поставки уточняется отдельно): Лист 500×600 мм (формат только по спецзаказу) весит 57 г без учёта подложки. После выгорания бумаги при 300-350°C остаётся чистый флогопитовый слой с теми же 700°C.
Технологические особенности ГФС-ББ
Уникальность ГФС-ББ в том, что бумажная обклейка выполняет две разные функции последовательно: сначала — механическую (каркас для монтажа и формовки), затем — электроизоляционную переходную (до выгорания) и наконец — зольный остаток в качестве газового буфера на пограничных режимах. В муфельных печах камерного типа это позволяет укладывать пазовую изоляцию одним листом ≤2 м длиной без пакетного монтажа, что ускоряет сборку на 30–40%.
История марки ГФС-ББ
Марка внедрена в начале 1970-х для нагревательных камер муфельных печей типа МП-2УМ, МП-4МК Челябинского завода «Электропечь». Предшественником был миканит на стекловолоконной подложке, но стеклоткань затрудняла ручную формовку детали. Замена на бумагу упростила производство муфельных вставок и снизила их стоимость примерно на 25% без потери электрических характеристик после первого цикла выгорания.
Два режима работы ГФС-ББ
ГФС-ББ работает в двух принципиально разных режимах — это особенность всех гибких миканитов, которую важно учитывать при выборе материала под конкретную задачу.

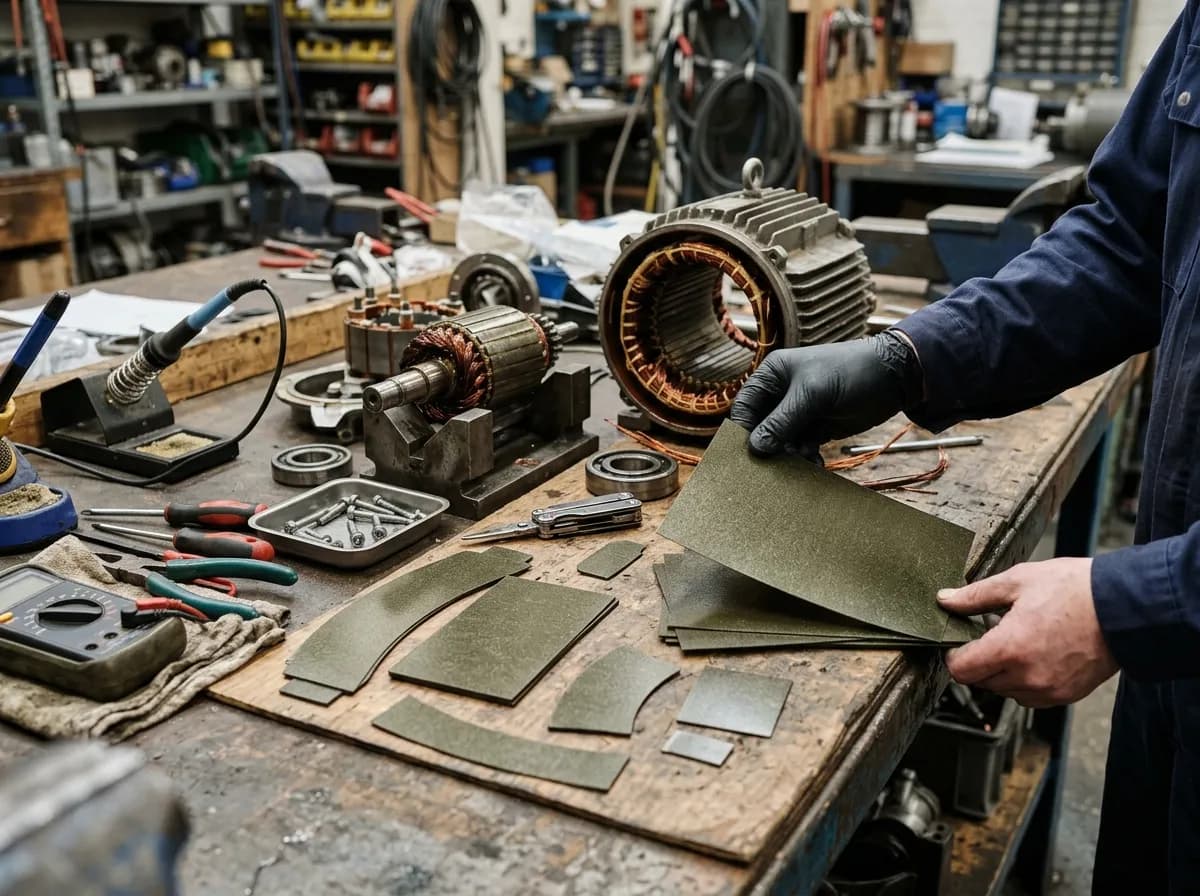

Режим 1 — «холодный», до 120°C (класс E). Активны и связующее, и слюда. Материал сохраняет гибкость, механическую целостность, ровную геометрию. Электрическая прочность ≥16 кВ/мм в исходном состоянии. Применимо: электрические машины ≤120°C, пазовая изоляция, прокладочные шайбы.
Режим 2 — «горячий», после выгорания связующего. Связующее при 300–400°C проходит через стадию активного газовыделения, бумажная подложка ГФС-ББ сгорает к 400°C, глифталевый лак — к 450°C; остаётся чистая флогопитная пластина, удерживающая 700°C длительно и 1000°C кратковременно.
Обзор и назначение
- Флогопитная слюда + бумажная обклейка — термостойкость до 700°C после выжигания подложки.
- Глифталь класса E (120°C) в исходном состоянии.
- Бумага с двух сторон удерживает геометрию пластины при укладке в горячую зону.
Бумажный каркас критически нужен на этапе монтажа детали. После первого цикла нагрева (~1–2 часа при 400°C) бумага превращается в лёгкий угольный остаток, но к этому моменту миканитовая пластина уже зафиксирована в корпусе и больше не нуждается в механической поддержке.
Состав и конструкция ГФС-ББ
- Слюдяная основа
- флогопит
- Связующее
- масляно-глифталевый светлый лак
- Наружная подложка
- бумага с двух сторон
- Нормативное исполнение
- ТУ
Особенности марки ГФС-ББ
ГФС-ББ занимает нишу между обычным ГФС (без подложки, максимум гибкости) и жёсткими миканитами. Бумажная обклейка выполняет роль временного каркаса: при первом нагреве ≥300°C она обугливается, а сама слюдяная пластина к этому моменту уже зафиксирована в нужной геометрии. Поэтому ГФС-ББ удобен в сложных корпусах нагревателей, где требуется предварительная формовка детали до запуска.
Состав и конструкция
Да, после выгорания бумаги остаётся флогопитная слюдяная пластина с выгоревшим связующим и следами органики. В этом «голом» состоянии флогопит работает как диэлектрик до 700°C длительно, 1000°C кратковременно — те же параметры, что и у бесподложечного ГФС.
Характеристики ГФС-ББ 0,1 мм
Значения ниже относятся к ТУ. Для толщин между строками таблицы 2.1 ТУ нормы электрической прочности и пробивного напряжения определены линейной интерполяцией по её примечанию; за пределами таблицы экстраполяция не применяется.
| Показатель | Значение |
|---|---|
| Номинальная толщина | 0,1 мм |
| Предельное отклонение толщины | ±0,05 мм |
| Электрическая прочность | для этой толщины норма таблицы 2.1 ТУ не указана; экстраполяция не применяется |
| Пробивное напряжение | для этой толщины норма таблицы 2.1 ТУ не указана; экстраполяция не применяется |
| Доля слюды | не менее 90 % |
| Доля связующего | не более 5 % |
| Доля летучих веществ | не более 5 % |
| Плотность | 1,90–2,00 г/см³ |
| Марка | ГФС-ББ |
|---|---|
| Нормативный документ | по техническим условиям |
| Номинальная толщина | 0,1 мм |
| Основные форматы листа | 1000×1200 и 600×1000 мм; 500×600 мм — только по спецзаказу |
| Слюдяная основа | флогопит |
| Содержание слюды, %, не менее | 85 |
| Связующее | масляно-глифталевый лак (светлый) |
| Обклейка | бумага электроизоляционная с двух сторон |
| Плотность, г/см³ | 1,7–2,1 |
| Класс нагревостойкости по связующему | E (120°C) |
| Температура выгорания связующего | 300–400°C |
| Рабочая температура миканита, длительно | до 200°C |
| Рабочая температура миканита, кратковременно | до 250°C |
| Электрическая прочность в исходном состоянии (20°C), кВ/мм | ≥23 |
| Электрическая прочность после выдержки 1 ч при 400°C, кВ/мм | ≥11 |
| Электрическая прочность после выдержки 1 ч при 600°C, кВ/мм | ≥9 |
| Водопоглощение 24 ч / 23°C, %, не более | 0.7 |
| Потеря массы при 500°C, %, не более | 1.5 |
| Потеря массы при 700°C, %, не более | 2.0 |
| Удельное объёмное сопротивление в исходном состоянии, Ом·см | ≥1·10¹³ |
| Удельное объёмное сопротивление после 48 ч при 95% RH, Ом·см | ≥1·10¹¹ |
| Гибкость | в холодном состоянии по ГОСТ 6433.1 |
Характеристики
| Рабочая температура | 200 °C |
|---|---|
| Подложка | бумага 2-стор |
| Кратковременная температура | 250 °C |
| Содержание слюды | ≥ 85 % |
Применение ГФС-ББ толщиной 0,1 мм
Позицию рассматривают для гибкой электроизоляции, когда документацией узла предусмотрены марка ГФС-ББ, исполнение ТУ и слой 0,1 мм. Если исходная спецификация неизвестна, до заказа сверяют конструкцию узла и требования к электрическому контролю.
Толщина сама по себе не подтверждает пригодность материала: одинаковый размер листа может быть у марок с другой слюдой, связующим или подложкой.
Применение ГФС-ББ толщиной 0,1 мм
ГФС-ББ 0,10 мм применяется для межвитковой изоляции при намотке тонких катушек на станках, где требуется механическая защита тонкой миканитовой основы при подаче. После выгорания бумажной подложки при 300-350°C остаётся флогопитовый слой 0,1 мм с рабочей температурой до 700°C.
Толщина 0,1 мм рекомендована под тонкопрофильная намотка: слой-на-слой в катушках, изоляция между обмотками.
Двусторонняя бумажная обклейка обеспечивает механическую целостность материала при монтаже и формовке до первого прогрева. После нагрева до 300–400°C бумага обугливается, оставляя слюдяную пластину в зафиксированной геометрии.
Применение и обработка
Основное применение — изоляция пазов нагревательных элементов до 700°C с механически стойкой подложкой: промышленные фены, сушильные шкафы, индукционные печи.
Сравнение ГФС-ББ 0,1 мм с соседними толщинами
Сравнение отвечает только на вопрос выбора толщины внутри одной марки и одного документа. Для замены марки отдельно сравнивают состав и конструкцию.
| Толщина | Электрическая прочность | Пробивное напряжение |
|---|---|---|
| 0,1 мм | для этой толщины норма таблицы 2.1 ТУ не указана; экстраполяция не применяется | для этой толщины норма таблицы 2.1 ТУ не указана; экстраполяция не применяется |
| 0,125 мм | для этой толщины норма таблицы 2.1 ТУ не указана; экстраполяция не применяется | для этой толщины норма таблицы 2.1 ТУ не указана; экстраполяция не применяется |
ГФС-ББ 0,1 мм по ГОСТ и ТУ
Для одной марки нормативные исполнения сопоставляют отдельно. Наличие той же толщины ещё не подтверждает одинаковые показатели или взаимозаменяемость.
| Параметр | ТУ | ГОСТ 6120-75 |
|---|---|---|
| Толщина в каталожном ряду | 0,1 мм представлена | 0,1 мм в ряду не представлена |
| Доля слюды | не менее 90 % | не менее 50 % |
| Доля связующего | не более 5 % | 10–25 % |
| Электрическая прочность | для этой толщины норма таблицы 2.1 ТУ не указана; экстраполяция не применяется | для этой толщины не приводится |
| Пробивное напряжение | для этой толщины норма таблицы 2.1 ТУ не указана; экстраполяция не применяется | для этой толщины не приводится |
Документы, обозначение и полное описание
В заявке достаточно указать ГФС-ББ, ТУ, толщину 0,1 мм, размер и количество. Для ТУ публично используется обозначение без номера.
Заказ и доставка ГФС-ББ
ГФС-ББ 0,10 мм отгружается листами 600×1000 мм со склада в Красноярске. Бумажная подложка облегчает работу при намотке катушек.
Возможна резка на полосы любой ширины от 10 мм для последующей намотки. Срок отгрузки — 1-2 рабочих дня.
Документы, вопросы и заказ
Заказ и доставка ГФС-ББ
Срок изготовления уточняется для выбранной позиции и объёма партии. Минимальная партия и формат согласовываются при расчёте заказа. Место и срок отгрузки согласовываются при оформлении заказа. Транспортировка по России по ГОСТ 23216.
Для муфельных печей рекомендуем толщины 0,30–0,50 мм. Формовку детали лучше выполнить до первого прогрева — до выгорания бумажной подложки.
Для расчёта стоимости отправьте запрос через форму на странице или позвоните. Приложим паспорт качества на партию по ТУ.
Что можно написать в заявке
Можете указать марку ГФС-ББ, ТУ, толщину 0,1 мм, размер и количество. Если часть параметров неизвестна, опишите узел и приложите чертёж.
