Конкретная позиция
ГФС-ББ 0,4 мм: что это за материал
ГФС-ББ — гибкий листовой миканит на флогопите с масляно-глифталевый светлый лак, с исполнением «бумага с двух сторон». На этой странице показано исполнение по ГОСТ 6120-75; его показатели нельзя автоматически переносить на материал по другому нормативному документу.
Эта карточка относится к толщине 0,4 мм. Толщина задаёт геометрию изоляционного слоя, но не заменяет выбор марки, связующего, подложки и нормативного исполнения.
- Марка
- ГФС-ББ
- Толщина
- 0,4 мм
- Документ
- ГОСТ 6120-75
0,40 мм
≥3,8 кВ
ГОСТ 6120-75
до 130 °C (класс B)

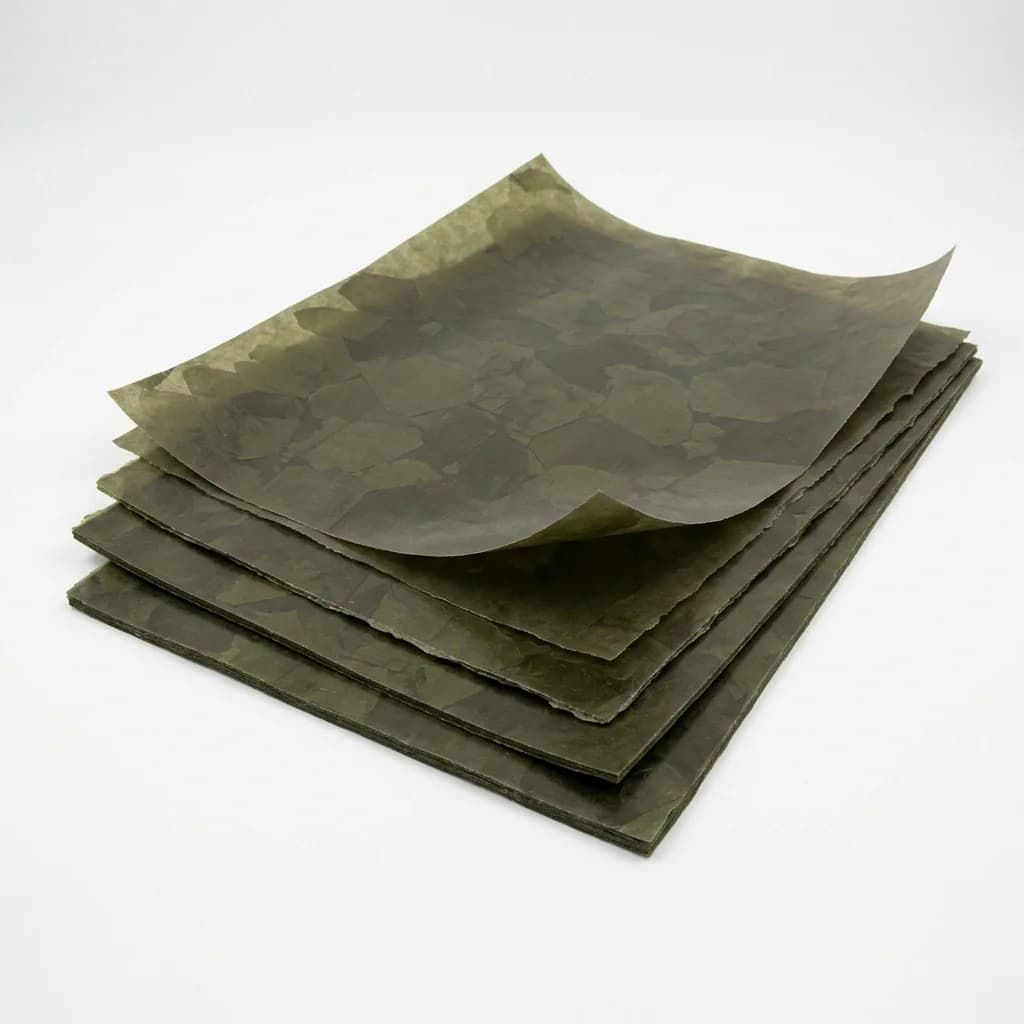

Миканит гибкий ГФС-ББ 0,40 мм по ГОСТ 6120-75 — листовой электроизоляционный материал на основе флогопита с масляно-глифталевым связующим и бумажной оклейкой с двух сторон. Поставка через ООО «ИзолитПром» с выдачей паспорта качества. Класс нагревостойкости B (до 130 °C по ГОСТ 8865-93).
Прокладки в крупных сухих трансформаторах собственных нужд электростанций — верхний рабочий типоразмер ГФС-ББ для межобмоточных изоляций.

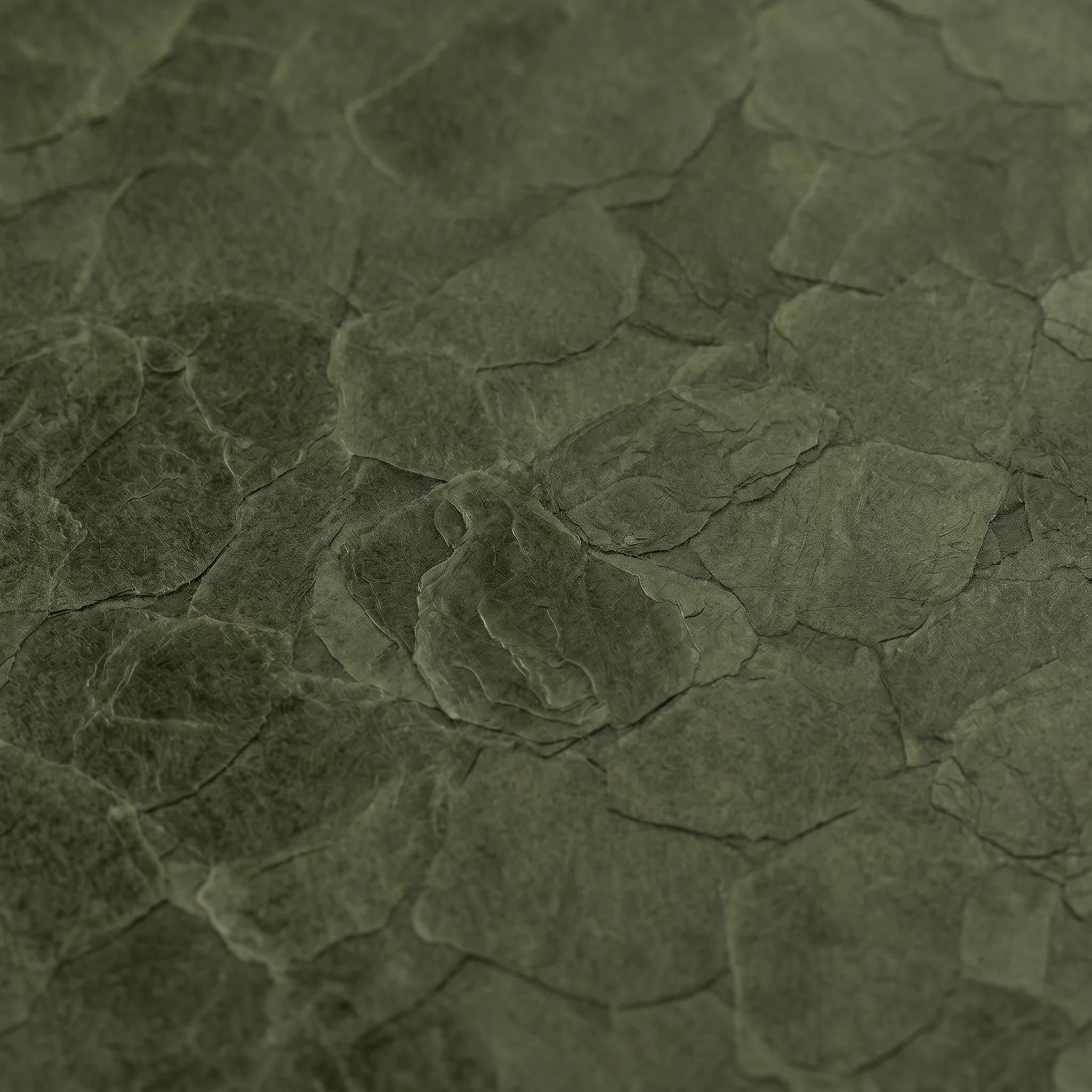

Состав и конструкция ГФС-ББ
- Слюдяная основа
- флогопит
- Связующее
- масляно-глифталевый светлый лак
- Наружная подложка
- бумага с двух сторон
- Нормативное исполнение
- ГОСТ 6120-75
Характеристики ГФС-ББ 0,4 мм
Значения ниже относятся к ГОСТ 6120-75. Нормы электрической прочности и пробивного напряжения проверяют по толщине и сорту в таблице ГОСТ.
| Показатель | Значение |
|---|---|
| Номинальная толщина | 0,4 мм |
| Электрическая прочность | не менее 17 кВ/мм для высшего сорта и 16 кВ/мм для первого сорта |
| Пробивное напряжение | не менее 3,8 кВ в отдельных точках |
| Доля слюды | не менее 50 % |
| Доля связующего | 10–25 % |
| Доля летучих веществ | не более 10 % |
Технические характеристики
| Толщина / допуск | 0,40 мм · ±0,07 мм (высш. сорт) / ±0,15 мм (1-й сорт) |
| Размер листа | 600×900 мм · по ГОСТ 25045-81 допускается 450–1100 мм ±15 мм. |
| Слюда | Флогопит, >50% (Табл. 3 ГОСТ 6120-75; пластинки 20, 15, 10, 6 мм) |
| Связующее | Масляно-глифталевый лак (светлый), 10–25% |
| Подложка | Тонкая бумага (калька) с двух сторон листа |
| Летучих веществ | ≤10% |
| Электрическая прочность | ≥17 / ≥16 кВ/мм (ВС/1С, Табл. 3 ГОСТ 6120-75) · пробивное ≥3,8 кВ |
| Удельное сопротивление | ≥1·10¹³ Ом·см (в исходном состоянии) |
| Масса 1 м² | 0,695 кг (Прил. 2 ГОСТ 6120-75, без подложки) |

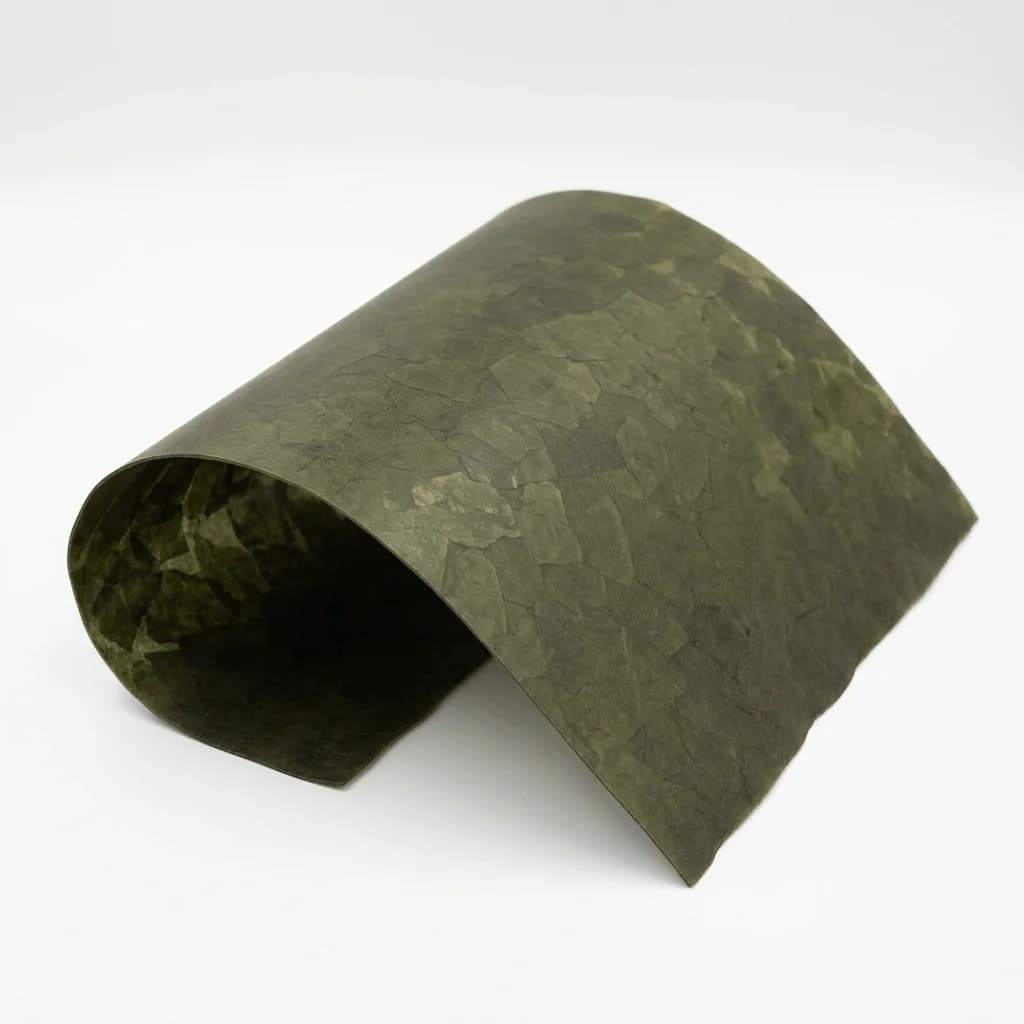

| Радиус изгиба | Ø 40 мм (радиус изгиба 20 мм) по ГОСТ 25045-81 п. 5.10 |
| Класс нагревостойкости | B · до 130 °C (ГОСТ 8865-93) |
Характеристики
| Рабочая температура | 130 °C |
|---|---|
| Слюдяная основа | флогопит |
| Содержание связующего | 10–25 % |
| Содержание слюды | ≥ 50 % |
Применение ГФС-ББ толщиной 0,4 мм
Позицию рассматривают для гибкой электроизоляции, когда документацией узла предусмотрены марка ГФС-ББ, исполнение ГОСТ 6120-75 и слой 0,4 мм. Если исходная спецификация неизвестна, до заказа сверяют конструкцию узла и требования к электрическому контролю.
Толщина сама по себе не подтверждает пригодность материала: одинаковый размер листа может быть у марок с другой слюдой, связующим или подложкой.
Применение ГФС-ББ 0,40 мм
Толщина 0,40 мм — рабочий типоразмер для прокладок в крупных сухих трансформаторах и реакторах класса B. Пробивное напряжение ≥3,8 кВ (Табл. 4 ГОСТ 6120-75 для ББ) открывает применение в изоляции до 6 кВ с многослойной укладкой. В отличие от 0,30 мм, где пробивное «застряло» на ≥2,7 кВ по стандарту, 0,40 мм даёт реальный прирост электропрочности — в 1,4 раза при увеличении толщины в 1,33 раза.
Основное применение — межобмоточные и межфазные прокладки в сухих силовых трансформаторах собственных нужд электростанций. Трансформаторы ТСЗ-400, ТСЗ-630, ТСЛ-630, ТСЛЗ-1000 на напряжение 6–10 кВ и вторичное 0,4 кВ. Устанавливаются на ТЭС, АЭС, ГРЭС для питания собственных нужд (насосы, вентиляторы, системы управления) — где трансформатор должен работать в безопасном сухом исполнении, не содержащем горючих жидкостей. 0,40 мм ГФС-ББ — одна из основных прокладок между обмотками ВН и НН таких трансформаторов, формирующая геометрию межобмоточного промежутка.
Вторая ниша — прокладки в крупных сухих токоограничивающих реакторах сетей 6 и 10 кВ. Реакторы РБД-6, РБД-10, РТСТ-10, РТТ-10 на станциях и подстанциях с номинальным током 1000–2500 А и индуктивностью 0,4–1,2 Ом. Конструктивно — катушки на эпоксидном каркасе с воздушным охлаждением. Прокладки 0,40 мм ГФС-ББ закладываются между витками катушки в лобовых частях и в переходах между секциями. Электрическая нагрузка на прокладку — до 2–3 кВ при коммутационных переходных процессах в сети; двуслойная укладка даёт требуемый запас.
Третье применение — прокладки под выводными гнёздами и клеммниками высоковольтных сухих аппаратов. КРУ, КСО, КСВУ — комплектные распределительные устройства 6/10 кВ с сухой изоляцией. В позициях, где шины разъёмных соединений проходят сквозь изоляционную панель, применяется прокладка для компенсации механических допусков и локальной изоляции заземлённых частей корпуса от токоведущих. 0,40 мм ГФС-ББ — типовая толщина для таких прокладок в изделиях до 10 кВ.
Сравнение ГФС-ББ 0,4 мм с соседними толщинами
Сравнение отвечает только на вопрос выбора толщины внутри одной марки и одного документа. Для замены марки отдельно сравнивают состав и конструкцию.
| Толщина | Электрическая прочность | Пробивное напряжение |
|---|---|---|
| 0,3 мм | не менее 17 кВ/мм для высшего сорта и 16 кВ/мм для первого сорта | не менее 2,7 кВ в отдельных точках |
| 0,4 мм | не менее 17 кВ/мм для высшего сорта и 16 кВ/мм для первого сорта | не менее 3,8 кВ в отдельных точках |
| 0,5 мм | не менее 17 кВ/мм для высшего сорта и 16 кВ/мм для первого сорта | не менее 5 кВ в отдельных точках |
ГФС-ББ 0,4 мм по ГОСТ и ТУ
Для одной марки нормативные исполнения сопоставляют отдельно. Наличие той же толщины ещё не подтверждает одинаковые показатели или взаимозаменяемость.
| Параметр | ГОСТ 6120-75 | ТУ |
|---|---|---|
| Толщина в каталожном ряду | 0,4 мм представлена | 0,4 мм представлена |
| Доля слюды | не менее 50 % | не менее 90 % |
| Доля связующего | 10–25 % | не более 5 % |
| Электрическая прочность | не менее 17 кВ/мм для высшего сорта и 16 кВ/мм для первого сорта | не менее 16 кВ/мм |
| Пробивное напряжение | не менее 3,8 кВ в отдельных точках | не менее 4,2 кВ в отдельных точках |
Сравнение толщин ГФС-ББ
| Толщина | Пробивное | |
|---|---|---|
| 0,20 мм | ≥2,3 кВ | Подробнее |
| 0,25 мм | ≥2,7 кВ | Подробнее |
| 0,30 мм | ≥2,7 кВ | Подробнее |
| 0,40 мм | ≥3,8 кВ | ← вы здесь |
| 0,50 мм | ≥5,0 кВ | Подробнее |
Сравнение и выбор
| Толщина | Пробивное | |
|---|---|---|
| 0,20 мм | ≥2,3 кВ | Подробнее |
| 0,25 мм | ≥2,7 кВ | Подробнее |
| 0,30 мм | ≥2,7 кВ | Подробнее |
| 0,40 мм | ≥3,8 кВ | ← вы здесь |
| 0,50 мм | ≥5,0 кВ | Подробнее |
Документы, обозначение и полное описание
В заявке достаточно указать ГФС-ББ, ГОСТ 6120-75, толщину 0,4 мм, размер и количество. Для ТУ публично используется обозначение без номера.
Условное обозначение при заказе
- Высший сорт:
Миканит ВС ГФС-ББ 0,40—20—1 ГОСТ 6120-75 - Первый сорт:
Миканит 1С ГФС-ББ 0,40—20—1 ГОСТ 6120-75
Вопросы и ответы
Почему между 0,30 и 0,40 мм пробивное растёт (2,7 → 3,8), а между 0,25 и 0,30 — нет?
Это соответствует нормативным точкам Табл. 4 ГОСТ 6120-75 для ББ-марок. Между 0,25 и 0,30 в стандарте нормативной разницы нет — обе точки нормируются на ≥2,7 кВ. Между 0,30 и 0,40 норматив поднимается с 2,7 до 3,8 кВ (прирост 41%). Это «ступенька» в таблице отражает реальную физику мелкопластинчатого композита с бумажной подложкой: при увеличении толщины от 0,30 до 0,40 мм растёт количество пластинок в стопке, улучшается статистика распределения микродефектов, нормируемое пробивное растёт быстрее, чем толщина. На 0,50 мм эффект сохраняется (≥5,0 кВ, прирост 32% при увеличении толщины на 25%).
Можно ли использовать 0,40 мм как пазовую изоляцию в сухом реакторе 10 кВ?
Можно — как одну из составляющих многослойной изоляции, но не как самостоятельную пазовую изоляцию. При пробивном ≥3,8 кВ и требуемом запасе для 10 кВ kзап = 10, нужно Uпр ≥ 100 кВ — это 26 слоёв 0,40 мм или эквивалент. Реальная практика: основная изоляция в сухом реакторе 10 кВ обеспечивается воздушным промежутком между витками (≈10–20 мм) и литой эпоксидной оболочкой катушки; миканит ГФС-ББ 0,40 мм работает как локальная межвитковая прокладка, а не как полный изолирующий барьер.
Что делать, если партия 0,40 мм в реальности имеет толщину 0,38 мм по микрометру?
Допуск высшего сорта для 0,40 мм по ГОСТ 6120-75 — ±0,07 мм, то есть фактическая толщина может быть от 0,33 до 0,47 мм. 0,38 мм укладывается в допуск. Для 1-го сорта допуск ±0,15 мм — фактическая толщина 0,25–0,55 мм. Если геометрия паза рассчитана на строго 0,40 мм, заказывайте высший сорт для минимизации разброса и укажите в спецификации желаемый характер отклонения (например, «толщина не менее 0,38 мм» — для обеспечения минимальной расчётной электропрочности).
Подробнее о марке ГФС-ББ (применение в сухих трансформаторах и реакторах, отличие от обычного ГФС, нормативные источники) — в описании категории.
Заказать ГФС-ББ 0,40 мм
Звоните +7 (953) 585-20-07 или пишите 2852007@bk.ru. Срок отгрузки уточняется при расчёте заказа. Доставка по России: ПЭК, Деловые линии, СДЭК. Условия цены зависят от объёма партии и уточняются при расчёте.
Что можно написать в заявке
Можете указать марку ГФС-ББ, ГОСТ 6120-75, толщину 0,4 мм, размер и количество. Если часть параметров неизвестна, опишите узел и приложите чертёж.
